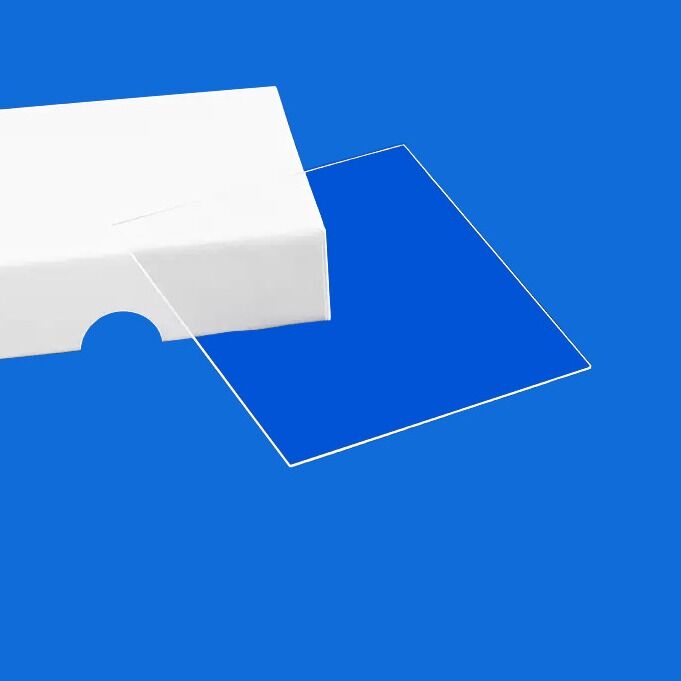

Substrat en cristal de saphir taillé avec précision Al2O3 offrant une durabilité et une conductivité thermique supérieures pour les dispositifs
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CQT |
| Certification: | ISO:9001 |
| Numéro de modèle: | Saphir (Al2O3) |
Conditions de paiement et expédition:
| Quantité de commande min: | 10 pièces |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cassette, pot, paquet de film |
| Délai de livraison: | 1 à 4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10000 pièces / mois |
|
Détail Infomation |
|||
| Matériel: | Cristaux de saphir (Al2O3) | Taper: | Monocristal |
|---|---|---|---|
| Couleur: | Blanc/rouge/bleu | Diamètre: | 2 " 3 " 4 " 6 " |
| Méthode de croissance: | Cristallisation horizontalement dirigée (HDC) | Surface: | DSP SSP |
| Module (G) de cisaillement: | 148,1 GPa | Industrie: | Verre mené et optique, gaufrette eli-prête |
| Mettre en évidence: | Substrat de plaquette de saphir taillé avec précision,Substrat en cristal Al2O3 pour dispositifs,Plaquette piézoélectrique durable avec conductivité thermique |
||
Description de produit
Substrat de cristal de saphir à coupe de précision Al2O3 offrant une durabilité et une conductivité thermique supérieures pour les appareils
Pour les industries exigeant une durabilité, une stabilité thermique et une clarté optique exceptionnelles, nos Plaquettes de saphir sont conçues pour offrir une précision et une fiabilité inégalées. Fabriquées à partir de saphir monocristallin (α-Al₂O₃), ces plaquettes excellent dans les environnements à fortes contraintes, notamment la fabrication de LED, les substrats de semi-conducteurs, l'optoélectronique et les applications aérospatiales.
Reconnues pour leur dureté ultra-élevée (Mohs 9), les plaquettes de saphir résistent aux rayures, à l'usure et à la corrosion chimique, garantissant des performances à long terme dans des conditions difficiles. Leur conductivité thermique exceptionnelle (35 W/m·K) et leur faible coefficient de dilatation thermique minimisent la distorsion lors des changements de température rapides, ce qui les rend idéales pour l'électronique haute puissance et les systèmes laser. De plus, la large transparence optique du saphir (de l'UV au proche infrarouge) prend en charge les technologies d'imagerie et de capteurs avancées.
Disponibles en diamètres, épaisseurs et orientations personnalisés (par exemple, plan C, plan R), nos plaquettes répondent aux normes industrielles les plus strictes en matière de planéité, de rugosité de surface et de pureté. Qu'elles soient utilisées comme fenêtres de protection, matériaux de substrat ou dispositifs acoustiques, nos plaquettes de saphir offrent une solution rentable et performante.
Améliorez vos applications avec le summum de la résistance et de la clarté—choisissez nos plaquettes de saphir pour une qualité sans compromis. Contactez-nous dès aujourd'hui pour demander un devis ou discuter des besoins de votre projet !
PROPRIÉTÉS OPTIQUES
|
Transmission |
0,17 à 5,5 um |
|
Indice de réfraction |
1,75449 (o) 1,74663 (e) à 1,06 um |
|
Perte par réflexion |
à 1,06 microns (2 surfaces) pour le rayon o - 11,7 % ; pour le rayon e - 14,2 % |
|
Indice d'absorption |
0,3 x 10-3 cm-1 à 2,4 um |
|
dN/dT |
13,7 x 10-6 à 5,4 um |
|
dn/dm = 0 |
1,5 um |
|
Orientation |
Plan R, plan C, plan A, plan M ou une orientation spécifiée |
|
Tolérance d'orientation |
± 0,3° |
|
Diamètre |
2 pouces, 3 pouces, 4 pouces, 6 pouces, 8 pouces ou autres |
|
Tolérance de diamètre |
0,1 mm pour 2 pouces, 0,2 mm pour 3 pouces, 0,3 mm pour 4 pouces, 0,5 mm pour 6 pouces |
|
Épaisseur |
0,25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm ou autres ; |
|
Tolérance d'épaisseur |
25μm |
|
Longueur du plat principal |
16,0±1,0 mm pour 2 pouces, 22,0±1,0 mm pour 3 pouces, 30,0±1,5 mm pour 4 pouces, 47,5/50,0±2,0 mm pour 6 pouces |
|
Orientation du plat principal |
Plan A (1 1-2 0 ) ± 0,2° ; Plan C (0 0-0 1 ) ± 0,2°, Axe C projeté 45 +/- 2° |
|
TTV |
≤10µm pour 2 pouces, ≤15µm pour 3 pouces, ≤20µm pour 4 pouces, ≤25µm pour 6 pouces |
|
BOMBE |
≤10µm pour 2 pouces, ≤15µm pour 3 pouces, ≤20µm pour 4 pouces, ≤25µm pour 6 pouces |
|
Surface avant |
Epi-poli (Ra< 0,3 nm pour le plan C, 0,5 nm pour les autres orientations) |
|
Surface arrière |
Rectifiée fine (Ra=0,6μm~1,4μm) ou Epi-polie |
|
Emballage |
Emballé dans un environnement de salle blanche de classe 100 |
Contrôle d'acceptation
1. Le produit est fragile. Nous l'avons emballé de manière adéquate et étiqueté fragile. Nous livrons par l'intermédiaire d'excellentes sociétés de transport express nationales et internationales pour garantir la qualité du transport.
2. Après réception de la marchandise, veuillez la manipuler avec précaution et vérifier si le carton extérieur est en bon état. Ouvrez soigneusement le carton extérieur et vérifiez si les boîtes d'emballage sont alignées. Prenez une photo avant de les sortir.
3. Veuillez ouvrir l'emballage sous vide dans une salle blanche lorsque les produits doivent être appliqués.
4. Si les produits sont endommagés pendant le transport, veuillez prendre une photo ou enregistrer une vidéo immédiatement. NE sortez PAS les produits endommagés de la boîte d'emballage ! Contactez-nous immédiatement et nous résoudrons le problème correctement.
