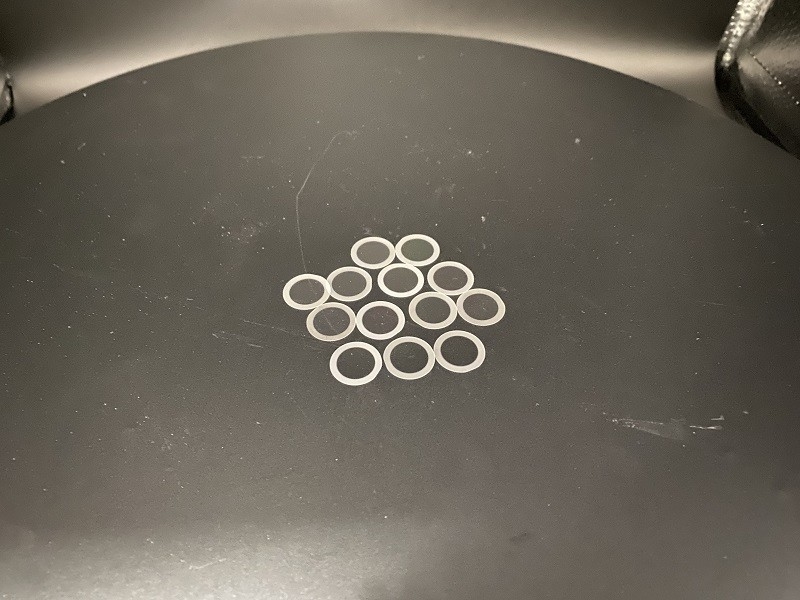

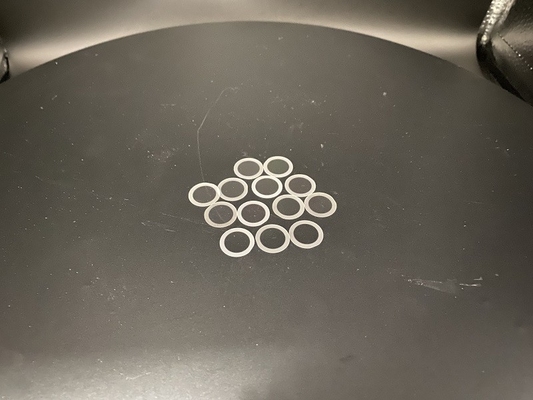

Découvrez des performances inégalées avec des plaquettes piézoélectriques en quartz monocristallin pour oscillateurs en quartz
Détails sur le produit:
| Place of Origin: | China |
| Nom de marque: | CQT |
| Certification: | ISO:9001 |
| Model Number: | Single Crystal Quartz |
Conditions de paiement et expédition:
| Minimum Order Quantity: | 20 pcs |
|---|---|
| Prix: | Négociable |
| Packaging Details: | Cassette / Jar, put in a carton with PE foam. |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 100000 pcs / Month |
|
Détail Infomation |
|||
| Product: | Single Crystal Quartz | Diameter: | 1" 2" 3" 4" 6" |
|---|---|---|---|
| Cut Angle: | AT-cut, ST-cut, Z-cut, X-cut | Thickness: | 0.20mm 0.35mm, 0.5mm,1.0mm |
| Surface: | Single side polish, Double side polish | Application: | MEMS, SAW application |
| Seed: | Seedless / Withseed | Growth: | Hydrothermal Growth |
Description de produit
Faites l'expérience de performances inégalées avec les plaquettes piézoélectriques en quartz monocristallin pour les oscillateurs à quartz
Élevez votre technologie avec nos Plaquettes de quartz monocristallin, fabriquées à partir de quartz de très haute pureté (SiO₂) pour des performances inégalées en matière de contrôle de fréquence, de capteurs et d'optique avancée. Contrairement aux alternatives polycristallines, nos plaquettes présentent une structure atomique parfaitement ordonnée, offrant une stabilité thermique exceptionnelle, de faibles pertes acoustiques et des propriétés électriques supérieures.
Les principaux avantages sont les suivants :
- Stabilité de fréquence inégalée: Idéale pour les filtres SAW/BAW, les oscillateurs et les résonateurs fonctionnant dans les gammes de GHz.
- Haute transparence optique avec une biréfringence minimale, parfaite pour l'optique de polarisation.
- Usinage de précision: Disponible en orientations personnalisées (AT, BT, coupes SC) et dimensions (1–6 pouces).
- Résistance environnementale extrême: Résiste aux températures extrêmes, aux radiations et aux produits chimiques sans dégradation.
Faites confiance à notre processus certifié ISO pour une qualité constante. Que ce soit pour l'infrastructure 5G, la navigation aérospatiale ou l'informatique quantique, nos plaquettes de quartz monocristallin offrent la fiabilité et la précision que vos innovations exigent.
Contactez-nous dès aujourd'hui pour les spécifications techniques, le prototypage rapide ou les prix de gros !
| Propriétés des matériaux en quartz monocristallin | |
| Pureté | Qualité optique : 99,99 % |
| Structure cristalline et paramètres de réseau |
Hexagonal a= 4,914 Å c = 5,405 Å |
| Méthode de croissance | Méthode hydrothermale |
| Dureté | 7,0 Mohs |
| Densité | 2,684 g/cm3 |
| Point de fusion | 1610 degrés C (point de transition de phase : 573,1 °C) |
| Chaleur spécifique | 0,18 cal/g |
| Constante thermoélectrique | 1200 mV / °C @ 300 °C |
| Conductivité thermique | 0,0033 cal/cm/ °C |
| Coefficient de dilatation thermique (CTE) (x10^-6/ K) |
perpendiculaire à l'axe Z : 13,71 parallèle à l'axe Z : 7,48 |
| Indice de réfraction | 1,544 |
|
Valeur Q Vitesse acoustique, constante de fréquence SAW, couplage piézoélectrique BAW, |
1,8 x 10^6 ; 2,4 x 10^6, 3,0 x 10^6 3160 ( m/sec ) 1661 ( kHz/mm ) K2 (%) BAW : 0,65 SAW : 0,14 |
| Inclusion | Grade II CEI |
| Diamètre | 3”(76,2mm) | 4”(100mm) | 6”(150mm) | 8”(200mm) |
| Épaisseur | 0,08 mm Min-up | 0,10 mm Min-up | 0,20 mm Min -up | 0,35 mm Min- |
| Plat principal | 22mm | 32mm | 42,5mm | 57,5mm ou encoche |
| Surface | LTV (5mmx5mm) | <1,5µm | TTV | <1,5~3 µm |
| Flèche | -30 |
Voile | <40µm | |
| Type de surface | SSP / DSP | Critères de bord | R=0,2mm ou nez de taureau | |
| Ra côté poli | <0,5nm ou selon la demande | Critères du dos | 0,2-0,5µm ou sur mesure |
FAQ :
- Q : Sur quels produits travaillez-vous principalement ?
R : Nous nous considérons comme le spécialiste des plaquettes piézoélectriques. Nous avons été les premiers à travailler avec le quartz monocristallin en Chine il y a environ 30 ans. Puis, nous sommes progressivement entrés dans le domaine du LiNbO3, du LiTaO3, du verre de quartz, du LGS, du CTGS, etc. En particulier, si vous recherchez un fournisseur de quartz piézoélectrique, nous sommes le choix ultime ! Nous exportons des millions d'ébauches de quartz chaque année car nous maîtrisons les coupes AT, SC et IT avec une précision angulaire supérieure.
- Q : Pouvez-vous accepter la personnalisation des produits ?
R : Oui, bien sûr. Nous pouvons fabriquer selon votre demande. De plus, nous avons tellement d'expérience avec les plaquettes piézoélectriques que nous pouvons vous fournir des suggestions pertinentes si vous n'êtes pas sûr à 100 % de votre choix. En outre, nous avons des plaquettes standard en stock, veuillez vérifier avec nous.
- Q : Pouvez-vous livrer les marchandises via notre agent de messagerie ?
R : Oui, nous vous suggérons de faire appel à l'agent de messagerie avec lequel vous êtes le plus familier (DHL, FedEX, UPS, etc.). Nous pouvons expédier via votre compte. Et, bien sûr, nous emballerons les produits en toute sécurité dans une taille acceptable pour vous aider à économiser les frais d'expédition. Si vous avez besoin que nous nous occupions du fret, ce n'est pas non plus un problème. Nous avons également de bonnes réductions avec les sociétés de messagerie internationales.
- Q : Comment pouvez-vous garantir que nous obtenons ce que nous voulons en toute sécurité ?
R : Les produits en plaquettes sont fragiles et parfois coûteux. La dernière chose, en tant que fabricant, que nous voulons voir, c'est que les produits que nous fabriquons soient endommagés pendant le transport. Par conséquent, nous emballerons les plaquettes de manière adéquate et les placerons dans un carton approprié rempli d'éponge tampon. Cependant, les accidents sont parfois inévitables. Par conséquent, veuillez suivre les “Contrôle de réception” étapes indiquées dans les dessins ci-dessous. Si l'indésirable se produit, nous vous donnerons un remplacement ou un remboursement si vous suivez les étapes de contrôle.
- Q : Pouvons-nous visiter votre usine ?
R : Bien sûr. L'inspection de l'usine est importante pour les achats en grande quantité et la coopération à long terme. La discussion en face à face est ce qui nous donne le plus de confiance. Au cours des dernières années, de grands noms du monde entier ont été témoins de nos progrès dans la construction d'usines. Ces jours-ci, en raison de la pandémie de Covid-19, nous avons également eu l'expérience de la vidéoconférence avec des acheteurs du monde entier.
Contrôle de réception
- Le produit est fragile. Nous l'avons emballé de manière adéquate et étiqueté fragile. Nous livrons par l'intermédiaire d'excellentes sociétés de transport express nationales et internationales pour garantir la qualité du transport.
- Après avoir reçu la marchandise, veuillez la manipuler avec précaution et vérifier si le carton extérieur est en bon état. Ouvrez soigneusement le carton extérieur et vérifiez si les boîtes d'emballage sont alignées. Prenez une photo avant de les sortir.
- Veuillez ouvrir l'emballage sous vide dans une salle blanche lorsque les produits doivent être utilisés.
- Si les produits sont endommagés pendant le transport, veuillez prendre une photo ou enregistrer une vidéo immédiatement. NE sortez PAS les produits endommagés de la boîte d'emballage ! Contactez-nous immédiatement et nous résoudrons le problème correctement.
