Choix privilégié pour les appareils semi-conducteurs, les LED et les appareils électroniques à haute température avec plaques de saphir
Détails sur le produit:
| Place of Origin: | China |
| Nom de marque: | CQTGROUP |
| Certification: | ISO:9001 |
| Model Number: | Sapphire (Al2O3) |
Conditions de paiement et expédition:
| Minimum Order Quantity: | 10 Pieces |
|---|---|
| Prix: | Négociable |

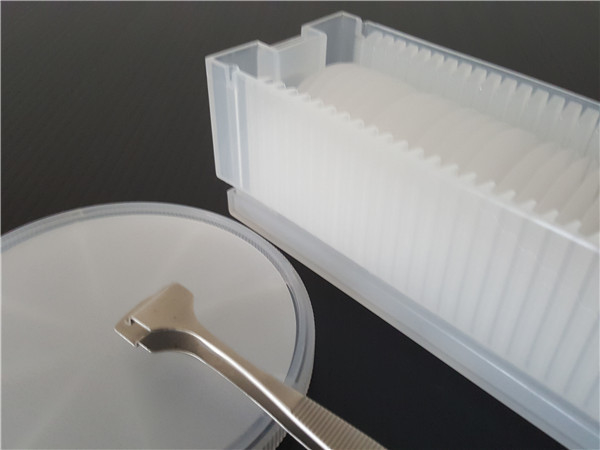

| Packaging Details: | Cassette, Jar, Film package |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 10000 pieces/Month |
|
Détail Infomation |
|||
| Material: | Sapphire Wafer | Type: | Single Crystal |
|---|---|---|---|
| Color: | White / Red / Blue | Growth Method: | Horizontally Directed Crystallization (HDC) |
| Surface: | DSP SSP | Purity: | 99.999％ |
| Flat Orientation: | A-plane (1 1-2 0 ) ± 0.2°; C-plane (0 0-0 1 ) ± 0.2°, Projected C-Axis 45 +/- 2° | Industry: | Led，optical Glass，eli-ready Wafer |
Description de produit
Choix privilégié pour les appareils semi-conducteurs, les LED et les appareils électroniques à haute température avec plaques de saphir
Pourquoi choisir nos gaufres en saphir?
- Qualité supérieure du matériau : Fabriquées à partir de saphir monocristallin de haute pureté, nos plaquettes offrent une inerté chimique inégalée, une résistance aux rayures et une transparence UV-IR.
- Spécifications sur mesure : Disponible dans des diamètres allant de 2 pouces à 8 pouces, avec des épaisseurs personnalisables (100 μm à 2 mm), des orientations (plan C, plan R, plan A) et des finitions de surface (polissées),à l'aide d'un procédé de fabrication à base d'aluminium
- Des performances de pointe dans l'industrie: idéal pour la production de LED, de dispositifs RF, de capteurs optiques, de substrats de semi-conducteurs et de composants aérospatiaux.
- Contrôle rigoureux de la qualité: chaque plaquette est soumise à une inspection avancée (rayons X, AFM, interférométrie) afin d'assurer une rugosité de surface inférieure à un nanomètre et des surfaces exemptes de défauts.
Applications qui brillent
Des systèmes de communication 5G/6G de nouvelle génération à l'optique laser de haute puissance et aux appareils d'imagerie médicale, nos plaquettes en saphir permettent l'innovation.Ils sont indispensables pour la fabrication de semi-conducteurs et la R & D avancée..
Partenaire avec confiance.
Avec plus de 15 ans d'expertise dans la croissance des cristaux et le traitement des plaquettes, nous garantissons un prototypage rapide, des volumes de commandes flexibles et un support logistique mondial.Augmentez les performances de vos produits tout en réduisant les coûts du cycle de vieLa longévité du saphir dépasse celle des matériaux traditionnels comme le verre ou le silicium.
Propriétés optiques
|
Transmission |
0.17 à 5.5 mm |
|
Indice de réfraction |
1.75449 (o) 1.74663 (e) à 1,06 μm |
|
Perte de la réflexion |
à 1,06 microns (2 surfaces) pour les rayons O - 11,7%; pour les rayons E - 14,2% |
|
Indice d'absorption |
0.3 x 10-3 cm-1 à 2,4 μm |
|
DN/dT |
13.7 x 10-6 à 5,4 um |
|
dn/dm = 0 |
1.5 mm |
|
Les orientations |
Plan R, plan C, plan A, plan M ou orientation spécifiée |
|
Tolérance à l'orientation |
± 0,3° |
|
Diamètre |
2 pouces, 3 pouces, 4 pouces, 6 pouces, 8 pouces ou autres |
|
Tolérance au diamètre |
0.1mm pour 2 pouces, 0.2mm pour 3 pouces, 0.3mm pour 4 pouces, 0.5mm pour 6 pouces |
|
Épaisseur |
0.25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm ou autres; |
|
Tolérance à l'épaisseur |
25 μm |
|
Longueur plate primaire |
16.0±1.0mm pour 2 pouces, 22.0±1.0mm pour 3 pouces, 30.0±1.5mm pour 4 pouces, 47.5/50.0±2.0mm pour 6 pouces |
|
L'orientation principale est plate |
Plan A (1 1-2 0) ± 0,2°; plan C (0 0-0 1 ) ± 0,2°, axe C projeté 45 +/- 2° |
|
TTV |
≤ 10 μm pour 2 pouces, ≤ 15 μm pour 3 pouces, ≤ 20 μm pour 4 pouces, ≤ 25 μm pour 6 pouces |
|
- Je vous en prie. |
≤ 10 μm pour 2 pouces, ≤ 15 μm pour 3 pouces, ≤ 20 μm pour 4 pouces, ≤ 25 μm pour 6 pouces |
|
Surface avant |
Epi-polie (Ra< 0,3 nm pour le plan C, 0,5 nm pour les autres orientations) |
|
Surface arrière |
Finement moulu (Ra=0,6μm à 1,4μm) ou épi-polissé |
|
Emballage |
Emballé dans un environnement de salle blanche de classe 100 |
Vérification de l'acceptation
1Le produit est fragile. Nous l'avons correctement emballé et étiqueté fragile. Nous livrons par l'intermédiaire d'excellentes compagnies express nationales et internationales pour assurer la qualité du transport.
2. Après avoir reçu les marchandises, veuillez les manipuler avec soin et vérifier si le carton extérieur est en bon état. Ouvrez soigneusement le carton extérieur et vérifiez si les boîtes d'emballage sont alignées.Prends une photo avant de les sortir..
3Veuillez ouvrir l'emballage sous vide dans une pièce propre lorsque les produits doivent être appliqués.
4. Si les produits sont trouvés endommagés pendant le courrier, veuillez prendre une photo ou enregistrer une vidéo immédiatement. NE PAS retirer les produits endommagés de la boîte d'emballage!Contactez-nous immédiatement et nous allons résoudre le problème bien.
