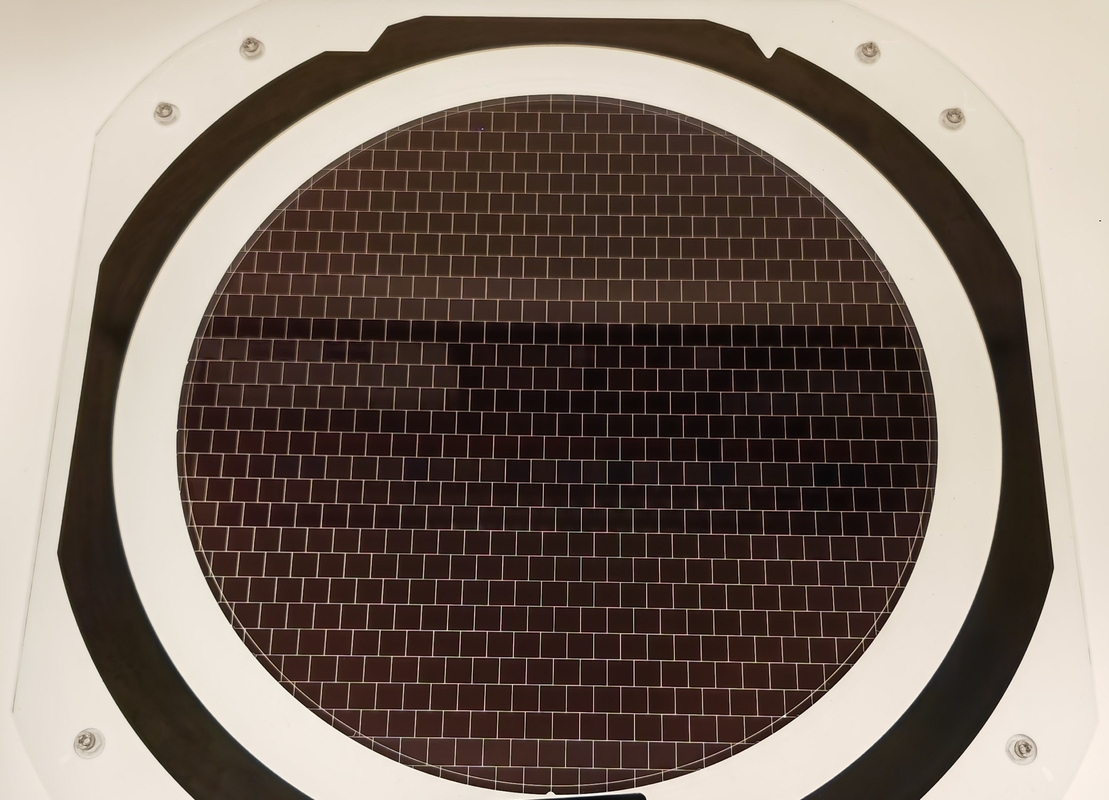

• Lithographie, gravure, revêtement et collage pour plaquettes piézoélectriques personnalisées
Lithographie, gravure, revêtement et collage pour plaquettes piézoélectriques personnalisées

Lithographie, gravure, revêtement et collage pour plaquettes piézoélectriques personnalisées

Détails sur le produit:

Place of Origin: China
Nom de marque: CQTGROUP
Certification: ISO:9001, ISO:14001
Model Number: Chip Foundry Services

Conditions de paiement et expédition:

Minimum Order Quantity: 1 pcs
Prix: Négociable
Packaging Details: Cassette/ Jar package, vaccum sealed
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 10000 pcs/Month
meilleur prix Contact

Détail Infomation

Product: Chip Foundry Services wafer materials: LiNbO₃,LiTaO₃,Crystal Quartz,Glass,Sapphire etc.
Type of service: Lithography,Etching,Coating, Bonding Lithography: EBL Proximity Lithograph oStepper Lithography
Etching: IBE,DRIE,RIE Bonding:: Anodic,Eutectic,Adhesive,Wire Bonding
Mettre en évidence:

Plaquettes piézoélectriques sur mesure

,

Lithographie gravure des plaquettes piézoélectriques

,

Les plaquettes piézoélectriques de liaison

Description de produit

L'état de la lithographie de l'art de gravure revêtement et de liaison pour les plaquettes piezoélectriques personnalisées





Nous sommes spécialisés dans la fourniture de services complets de fonderie de copeaux, pour les clients qui ont besoin d'un traitement et d'une fabrication de wafers de haute qualité.,Nous fournissons des solutions sur mesure qui répondent à vos besoins exacts.Niobate de lithium (LiNbO)),Tantalate de lithium (LiTaO)),Quartz à cristal unique,Vitres à base de silice fondue,Pour le verre borosilicate (BF33),Verres à base de soude et de chaux,Plaquettes de silicium, etD'autres produits, assurant une polyvalence pour diverses applications.



Notre expérience prouvée comprend des projets réussis tels que:Transducteurs interdigitaux à ondes acoustiques de surface,Transducteurs à anneaux au niobate de lithium,Les puces microfluidiques, et diversesConception des MEMS.

Des capacités de traitement avancées

  • Lithographie:
    • Lithographie par faisceau électronique (EBL)
    • Lithographie de proximité
    • Lithographie par étape
  • Grave:
    • Étissage par faisceau ionique (IBE)
    • Étissage sur ions réactifs en profondeur (DRIE)
    • Étissage ionique réactif (RIE)
  • Le revêtement:
    • Evaporation du faisceau d'électrons
    • Sputtering par magnétron
    • Dépôt de vapeur chimique à basse pression (LPCVD)
    • Dépôt de vapeur chimique amélioré par plasma (PECVD)
    • Dépôt de couche atomique (ALD)
  • Les liens:
    • Liens anodiques
    • Liens eutétiques
    • Collage par adhésifs
    • Liens de fil
  • L'amincissement, la coupe et le forage:
    • Le broyage et l'amincissement de précision
    • Déchiquetage et coupe
    • Forage au laser

Équipement de pointe

Notre usine est équipée de machines de soutien avancées,Machines de broyage,Machines pour l'amincissement,Machines de polissage, etScies à découper, assurant les normes les plus élevées de précision et d'efficacité tout au long du processus de fabrication.

Que vous développiez des dispositifs MEMS de pointe, des systèmes microfluidiques ou des transducteurs spécialisés, notre équipe s'engage à fournir une qualité, une fiabilité et un support technique exceptionnels.Faites équipe avec nous pour donner vie à vos conceptions innovantes avec une expertise inégalée et des capacités de pointe..
