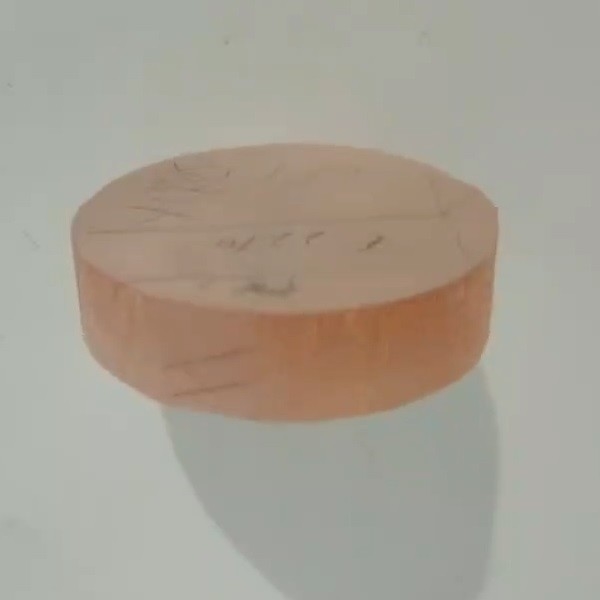

Wafer LiTaO3 pour filtre à large bande haute fréquence et transducteur piézoélectrique
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CSIMC |
| Certification: | ISO:9001, ISO:14001 |
| Numéro de modèle: | Tantalate de lithium (LiTaO3) |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 pièces |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Paquet de pot de cassette, fermé sous vide |
| Délai de livraison: | 1 à 4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10000 pièces par mois |
|
Détail Infomation |
|||
| Matériel: | Gaufrette LiTaO3 | Grade: | Grade SAW Grade optique |
|---|---|---|---|
| orientation: | Coupe Z, coupe Y, etc. | Finition de surface: | DSP, SSP, tour |
| Diamètre: | 3 pouces, 4 pouces, 6 pouces | Épaisseur: | 0.35 mm, 0.5 mm |
| Le premier appartement: | 22 mm, 32 mm, 47,5 mm, 57,5 mm. Je vous en prie. | Application du projet: | Filtre à large bande haute fréquence et transducteur piézoélectrique |
| Mettre en évidence: | Filtre à large bande à haute fréquence LiTaO3 Wafer,Wafer LiTaO3 à transduction piezoélectrique |
||
Description de produit
Wafer LiTaO3 pour filtre à large bande haute fréquence et transducteur piézoélectrique
Le LiTaO3 Crystal Wafer - un matériau révolutionnaire pour les applications optiques et électroniques avancées.et propriétés électro-optiques, ce qui le distingue des matériaux traditionnels.
La Wafer de cristal LiTaO3 présente des propriétés piézoélectriques exceptionnelles, convertissant les contraintes mécaniques en signaux électriques avec une grande sensibilité et précision.Cela en fait un choix idéal pour les capteurs, actionneurs et dispositifs de régulation de fréquence.
En outre, son indice de réfraction élevé et son faible coefficient d'absorption assurent des performances optiques supérieures.le rendant adapté aux systèmes d'imagerie haute résolution et aux composants optiques.
En outre, la Wafer de cristal LiTaO3 offre une excellente stabilité thermique et une résistance chimique, lui permettant de fonctionner de manière fiable dans un large éventail d'environnements.Sa stabilité dimensionnelle précise et son faible coefficient de dilatation thermique améliorent encore sa fiabilité et sa reproductibilité.
Que vous développiez des systèmes optiques avancés, des dispositifs piézoélectriques, ou toute autre instrumentation de précision, la Wafer de cristal LiTaO3 offre une solution de matériau supérieure.Ses propriétés uniques assurent des performances et une fiabilité de haute qualité, ce qui en fait un choix rentable pour vos applications les plus critiques.
Choisissez la gaufre en cristal LiTaO3 et expérimentez la différence de sensibilité piézoélectrique, de clarté optique et de performance.Laissez-nous vous aider à donner vie à vos innovations optiques et électroniques avancées.
|
Diamètre |
76.2 ± 0,2 mm |
100 ± 0,2 mm |
150 ± 0,2 mm |
|
Le premier appartement |
22 ± 1 mm |
32 ± 1 mm |
47.5 mm, 57.5 mm, encoche |
|
Les orientations |
Le nombre de points de contact est déterminé par le nombre de points de contact. |
||
|
Épaisseur |
00,07 mm à 1,0 mm |
0.1 mm à 1.0 mm |
0.35 mm à 1,0 mm |
|
Finition de surface |
Polissage à une ou deux faces |
||
|
TTV |
< 1 à 5 μm |
||
|
- Je vous en prie. |
± (20 μm à 40 μm) |
||
|
La distorsion. |
Pour les appareils de traitement de l'air |
||
|
LTV (5 mm x 5 mm) |
< 1,5 μm |
||
|
Le taux de conversion est le même que pour les autres types de produits. |
≥98% (5 mm*5 mm) à l'exclusion du bord de 2 mm |
||
|
Côté poli Ra |
Roughness Ra <= 5A |
||
|
Critères du côté arrière |
Roughness Ra: Roughness Ra: Roughness Ra: Roughness Ra: Roughness0.5-1.0 μm, GC#1000 |
||
|
Scratch & Dig (S/D) |
20/10, 40/20, 60/40 |
||
|
Profil de bord |
Compl't avec SEMI M1.2@ avec GC800#.regular à C tapé |
||
|
Fractures, traces de scie, taches |
Aucune |
||
|
Structure cristalline |
Trigonale, groupe spatial R3c, groupe point 3m |
|
Paramètres de cellule |
a=5,154Å, c=13,781Å |
|
Point de fusion |
1650°C |
|
Température de Curie |
607°C |
|
Dureté de Mohs |
5.5 |
|
Densité |
70,46 g/cm3 |
|
Constantes diélectriques |
Le nombre d'étoiles est indiqué à l'annexe I.51.7 |
|
Le nombre d'étoiles est déterminé par la méthode suivante:44.5 |
|
|
Coefficients de rigidité élastique |
CE11:2.33 ((×1011N/m2) |
|
CE33:2.77 ((×1011N/m2) |
|
|
Constantes de contrainte piézoélectrique |
d22:2.4 ((×10-11C/N) |
|
d33:0.8 ((×10-11C/N) |
|
|
Portée de transmission |
400 à 4500 nm |
|
Coefficients électro-optiques |
R33 = 30,4 ppm/V |
|
Indice de réfraction à 632,8 nm |
pas = 2.176, ne = 2.180 |
Questions fréquemment posées
- - Je ne sais pas. Sur quels produits travaillez-vous principalement?
A: Je suis désolé.Nous nous considérons comme le spécialiste des plaquettes piézo. Nous sommes les premiers à travailler avec le quartz monocristallin en Chine il y a environ 30 ans. Puis nous entrons progressivement dans le domaine de LiNbO3, LiTaO3,Vitres au quartz, LGS, CTGS etc. Surtout, si vous cherchez un fournisseur de quartz piézo, nous sommes le choix ultime! Nous exportons des millions de blancs de quartz chaque année parce que nous maîtrisons le AT,Coupe SC et IT avec une précision d'angle supérieure.
- Q: Pouvez-vous accepter la personnalisation des produits?
A: Je suis désolé.Oui, bien sûr. Nous pouvons fabriquer selon votre demande. En outre, nous sommes si expérimentés avec les plaquettes en piezo que nous pouvons vous fournir des suggestions pertinentes si vous n'êtes pas sûr de votre choix à 100%.En plus., nous avons des galettes standard en stock, veuillez vérifier avec nous.
- - Je ne sais pas. Pouvez-vous livrer la marchandise par notre courrier?
A: Je suis désolé.Oui, nous vous suggérons d'utiliser l'agent de messagerie que vous connaissez le mieux (DHL, FedEX, UPS, etc.).Nous emballerons les produits en toute sécurité dans une taille acceptable pour vous aider à économiser les frais d'expéditionSi vous avez besoin de nous pour vous occuper du fret, ce n'est pas non plus un problème. Nous avons aussi de bonnes réductions avec les compagnies de messagerie internationales.
- - Je ne sais pas. Comment pouvez-vous garantir que nous obtiendrons ce que nous voulons en toute sécurité?
A: Je suis désolé.La dernière chose que nous voulons voir, en tant que fabricant, c'est que les produits que nous fabriquons aient été endommagés pendant la livraison.Nous allons emballer les galettes correctement et les mettre dans un carton rempli d'une éponge tamponCependant, les accidents sont parfois inévitables.Vérification de l'acceptationSi le problème n'est pas résolu, nous vous rembourserons ou vous rembourserons si vous suivez les étapes de vérification.
- - Je ne sais pas. Pouvons-nous visiter votre usine?
A: Je suis désolé.L'inspection d'usine est importante pour les achats en grande quantité et la coopération à long terme.Les grands noms du monde entier ont été témoins de nos progrès dans la construction d'usines.Ces jours-ci, en raison de la pandémie de Covid-19, nous avons également eu l'expérience de la vidéoconférence avec les acheteurs mondiaux.
Vérification de l'acceptation
- Le produit est fragile. Nous l'avons correctement emballé et étiqueté fragile. Nous livrons par l'intermédiaire d'excellentes compagnies express nationales et internationales pour assurer la qualité du transport.
- Après réception des marchandises, veuillez les manipuler avec soin et vérifier si le carton extérieur est en bon état. Ouvrez soigneusement le carton extérieur et vérifiez si les boîtes d'emballage sont alignées.Prends une photo avant de les sortir..
Je suis désolée.
- Veuillez ouvrir l'emballage sous vide dans une pièce propre lorsque les produits doivent être appliqués.
- Si les produits sont détectés endommagés pendant le courrier, veuillez prendre immédiatement une photo ou une vidéo.Contactez-nous immédiatement et nous allons résoudre le problème bien.
