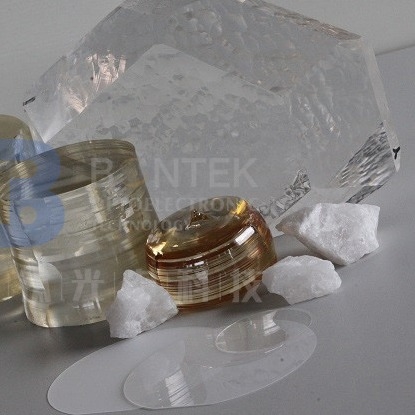

Substrats piézoélectriques de précision de gaufrette de cristal de quartz pour l'optique et la synchronisation électriques
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | BonTek |
| Certification: | ISO:9001, ISO:14001 |
| Numéro de modèle: | Gaufrette piézoélectrique |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 PCS |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Paquet de pot de cassette, fermé sous vide |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 50000 PCS/Month |
|
Détail Infomation |
|||
| Produit: | Gaufrette piézoélectrique | Diamètre: | Diamètre 4", 6", 8" |
|---|---|---|---|
| Cristal: | Cristal de quartz | Épaisseur: | 0.35mm, 0.5mm |
| Appartement primaire: | 32.5±2mm, 47.5±2mm, 57.5±2mm, entaillent | Finition extérieure: | Double poli latéral, poli latéral simple |
| Application: | Semi-conducteur, dispositifs de SCIE | Coefficient d'expansion: | 5,5 x 10^-7/°C (parallèle au C-axe) |
| Mettre en évidence: | Plaquette piézoélectrique de 8 '',plaquette piézoélectrique de synchronisation optique électrique,plaquette de cristal de Quartz piézoélectrique |
||
Description de produit
Substrats de précision de plaquettes piézoélectriques en cristal de quartz pour les applications électriques, optiques et de synchronisation
Les tranches de cristal de quartz, également appelées substrats de quartz ou plaques de quartz, sont largement utilisées dans diverses applications électroniques et optiques.Ces quartz synthétiques présentent des propriétés exceptionnelles telles qu'une grande pureté, d'excellentes caractéristiques électriques et une stabilité mécanique remarquable.
Propriétés du cristal de quartz
Les tranches de cristal de quartz ont des propriétés piézoélectriques exceptionnelles.Le quartz peut générer une charge électrique lorsqu'il est soumis à des contraintes mécaniques ou à des vibrations, et vice versa.Cette propriété rend les tranches de cristal de quartz hautement souhaitables pour les applications impliquant une synchronisation, un contrôle de fréquence et une détection précis.Ils servent de base aux oscillateurs et résonateurs à quartz utilisés dans les appareils électroniques, tels que les montres, les smartphones, les ordinateurs et les systèmes de communication.
Les tranches de cristal de quartz ont une stabilité dimensionnelle exceptionnelle.Le faible coefficient de dilatation thermique, ce qui signifie que leurs dimensions restent relativement constantes sur une large plage de températures.Cette propriété les rend parfaitement adaptés aux applications nécessitant stabilité et précision
Les tranches de cristal de quartz ont une excellente transparence optique.Ils présentent une transmission élevée de la lumière sur une large gamme de longueurs d'onde, de l'ultraviolet (UV) à l'infrarouge (IR).Cette clarté optique les rend adaptés à une utilisation dans des fenêtres optiques, des lentilles, des prismes et d'autres composants utilisés dans les lasers, la spectroscopie, la microscopie et d'autres systèmes optiques.
Détails du cristal de quartz
| Propriété | Description |
|---|---|
| Formule chimique | SiO2 |
| Système de cristal | Hexagonal |
| Densité | Typiquement 2,65 g/cm3 |
| Dureté | 7 sur l'échelle de Mohs |
| Transparence | Excellente transparence de l'ultraviolet (UV) à l'infrarouge (IR) |
| Indice de réfraction | Typiquement autour de 1.544 (à 589 nm) |
| Conductivité thermique | 1,4 W/(m·K) |
| Coefficient de dilatation | 5,5 x 10^-7 /°C (parallèle à l'axe C) |
| Point de fusion | Environ 1 710 °C |
| Propriétés électriques | Piézoélectricité, faible conductivité électrique, constante diélectrique élevée |
| Applications | Oscillateurs à quartz, résonateurs, capteurs, optique, chronomètres, instruments scientifiques, télécommunications |
|
Cristal |
Niobate de lithium | Tantalate de lithium | Cristal de quartz |
|
Diamètre |
3'', 4'', 6'', 8'' | 3'', 4'', 6'' | 3'', 4'', 5'', 6'', 8'' |
|
Orientation |
X / Y / Y41 / Y64／Y128 |
X / X112 / YZ Y28 / Y36 / Y42 |
X / Y / Z AT / ST |
|
Finition de surface |
Polissage simple / double face (SSP/DSP) | ||
|
Épaisseur |
0,08 mm / 0,25 mm / 0,35 mm / 0,50 mm / 1,00 mm / 2,00 mm | ||
|
LTV |
< 1,5 µm | ||
|
PLTV |
>98% (5mm*5mm) | ||
|
TTV |
< 5um | ||
|
Arc |
-25um < arc < ＋25um | ||
|
Chaîne |
< 35um | ||
|
Température de Curie |
1142℃ ± 2℃ | 605℃ ± 2℃ | 573℃ |
|
Bord |
CompI't avec SEMI M1.2 @ avec GC#1000 | ||
|
Plat |
22±2mm, 32.5±2mm, 47.5±2mm, 57.5±2mm, Encoche Tel que demandé |
||
|
Se doper |
Euh, MgO | Fe | avec ou sans graine |
|
Face avant |
Rugosité Ra< 1nm | ||
|
Retour Critères |
Rugosité Ra : 0,5--1,0 um GC#1000 | ||
|
Contamination |
Particules @ > 0,3 micron | ||
|
Apparence |
Pas de fissures, marques de scie, taches | ||
|
Domiien unique |
Polarisation terminée / Réduite | Pas de stress | |
FAQ :
- Q : Quels sont les produits sur lesquels vous travaillez principalement ?
UN:Nous nous considérons comme le spécialiste des plaquettes piézo.Nous sommes les tout premiers à travailler avec du quartz monocristallin en Chine il y a environ 30 ans.Puis progressivement nous entrons dans le domaine du LiNbO3, LiTaO3, verre de quartz, LGS, CTGS etc. Surtout, si vous recherchez un fournisseur de quartz piézo, nous sommes le choix ultime !Nous exportons des millions d'ébauches de quartz chaque année car nous maîtrisons les coupes AT, SC et IT avec une précision d'angle supérieure.
- Q : Pouvez-vous accepter la personnalisation du produit ?
UN:Oui bien sûr.Nous pouvons fabriquer selon votre demande.De plus, nous sommes tellement expérimentés avec les wafers piézo que nous pouvons vous fournir des suggestions pertinentes si vous n'êtes pas sûr à 100% de votre choix.De plus, nous avons des wafers standard en stock, veuillez vérifier avec nous.
- Q : Pouvez-vous livrer les marchandises via notre agent de messagerie?
UN:Oui, nous vous suggérons de faire appel à l'agent de messagerie que vous connaissez le mieux (DHL, FedEX, UPS, etc.).Nous pouvons expédier via votre compte.Et, bien sûr, nous emballerons les produits en toute sécurité dans une taille acceptable pour vous aider à économiser les frais d'expédition.Si vous avez besoin que nous nous occupions du fret, ce n'est pas non plus un problème.Nous avons également de bonnes réductions avec les sociétés de messagerie internationales.
- Q : Comment pouvez-vous garantir que nous obtenons ce que nous voulons en toute sécurité ?
UN:Les produits en plaquette sont fragiles et parfois chers.La dernière chose, en tant que fabricant, que nous voulons voir, ce sont les produits que nous fabriquons qui ont été endommagés pendant le transport.En conséquence, nous emballerons les plaquettes de manière adéquate et les mettrons dans un carton approprié rempli d'éponge tampon.Cependant, les accidents sont parfois inévitables.Alors, veuillez suivre les"Contrôle d'acceptation"étapes indiquées dans les dessins ci-dessous.Si l'indésirable s'est produit, nous donnerons le réapprovisionnement ou le remboursement si vous suivez les étapes de vérification.
- Q : Pouvons-nous visiter votre usine?
UN:Bien sûr.L'inspection en usine est importante pour les achats en grande quantité et la coopération à long terme.La discussion en face à face est ce avec quoi nous sommes le plus confiants.Au cours des dernières années, de grands noms du monde entier ont été témoins de nos progrès dans la construction d'usines.Ces jours-ci, en raison de la pandémie de Covid-19, nous avons également fait l'expérience de la visioconférence avec des acheteurs mondiaux.
Contrôle d'acceptation
- Le produit est fragile.Nous l'avons bien emballé et étiqueté fragile.Nous livrons par le biais d'excellentes sociétés de transport express nationales et internationales pour assurer la qualité du transport.
- Après réception de la marchandise, veuillez la manipuler avec soin et vérifier si l'emballage extérieur est en bon état.Ouvrez soigneusement le carton extérieur et vérifiez si les cartons d'emballage sont alignés.Prenez une photo avant de les retirer.
- Veuillez ouvrir l'emballage sous vide dans une salle blanche lorsque les produits doivent être appliqués.
- Si les produits sont endommagés pendant le transport, veuillez prendre une photo ou enregistrer une vidéo immédiatement.NE PAS sortir les produits endommagés de la boîte d'emballage !Contactez-nous immédiatement et nous résoudrons bien le problème.
