2 pouces 4 pouces orientations de Sapphire Single Crystal Wafer With de 6 pouces diverses
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | BonTek |
| Certification: | ISO:9001 |
| Numéro de modèle: | Saphir (Al2O3) |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 morceaux |
|---|---|
| Prix: | Négociable |

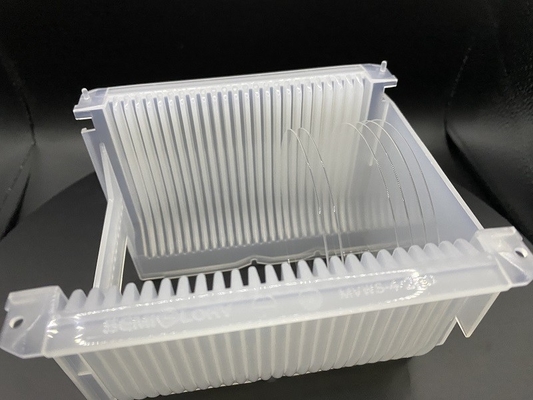

| Détails d'emballage: | Cassette, pot, paquet de film |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10000 morceaux/mois |
|
Détail Infomation |
|||
| Matériel: | Sapphire Wafer | Type: | Monocristal |
|---|---|---|---|
| Color: | White / Red / Blue | Méthode de croissance: | Cristallisation horizontalement dirigée (HDC) |
| Point de fusion: | 2040 degrés de C | Module de Young (e): | 335 GPa |
| Module (G) de cisaillement: | 148,1 GPa | Module de compressibilité (k): | 240 GPa |
| Mettre en évidence: | Sapphire Single Crystal Wafer,2 pouces Crystal Wafer simple,HDC Sapphire Wafer |
||
Description de produit

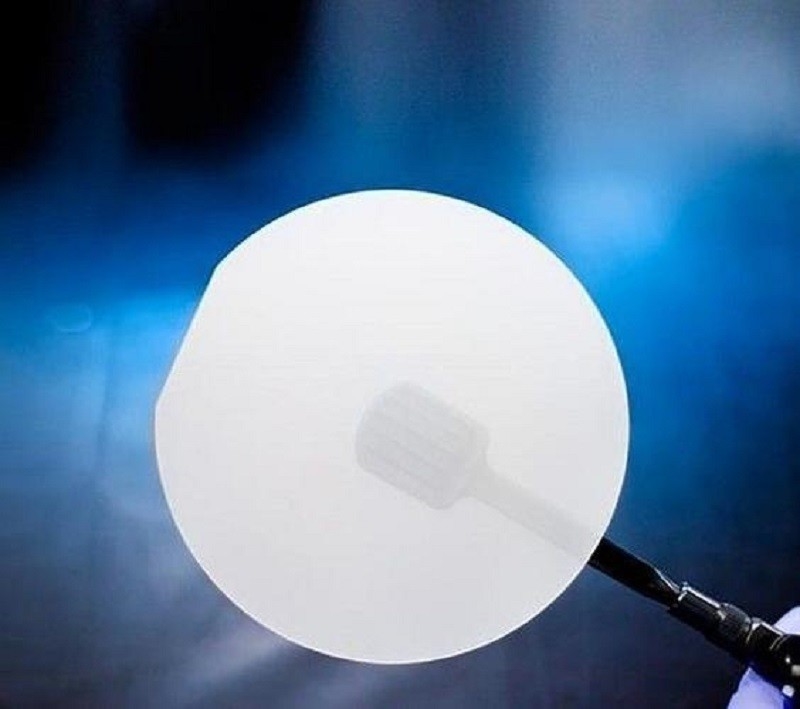

2 pouces 4 pouces orientations de Sapphire Single Crystal Wafer With de 6 pouces diverses
Tailles : 2", 4", 6" et couper de petits morceaux ;
Direction de C, direction de M, direction de R ; Poli latéral simple, double poli latéral ;
Épaisseur : 100um, 280um, 300um, 350um, 430um, 500um, 650um, 1mm ;
Le saphir est un monocristal d'alumine et est le deuxième matériel le plus dur en nature, après diamant. Le saphir a la bonne transmittance légère, de haute résistance, résistance de collision, la résistance à l'usure, résistance à la corrosion et la résistance à la haute température et à la haute pression, biocompatibility, peut être transformée en diverses formes des objets. C'est un matériel idéal de substrat pour faire à semi-conducteur les dispositifs optoélectroniques.
Application : Le monocristal de saphir est un excellent matériel multifonctionnel. Peuvent être très utilisée dans l'industrie, la défense nationale et la recherche scientifique et d'autres champs (tels que la fenêtre infrarouge résistante à hautes températures). C'est également un matériel très utilisé de substrat de monocristal. Est la diode électroluminescente bleue, pourpre, blanche actuelle (LED) et l'industrie du laser de bleu (LD) du premier substrat bien choisi (le besoin à la couche de film de nitrure de gallium d'épitaxie sur le substrat de saphir), est également un substrat supraconducteur important de la couche mince. En plus de faire la série de y, série de La et d'autres couches minces supraconductrices à hautes températures, elle peut également être employée pour élever les nouvelles (diboride de magnésium) couches MgB2 minces supraconductrices pratiques.
PROPRIÉTÉS OPTIQUES
|
Transmission |
0,17 à 5,5 um |
|
Indice de réfraction |
1,75449 (o) 1,74663 (e) à 1,06 um |
|
Perte de réflexion |
à 1,06 microns (2 surfaces) pour o-Ray - 11,7% ; pour e-Ray - 14,2% |
|
Index d'absorption |
0,3 x 10-3 cm-1 à 2,4 um |
|
dN/dT |
13,7 x 10-6 à 5,4 um |
|
dn/dm = 0 |
1,5 um |
|
Orientation |
R-avion, C-avion, Un-avion, M-avion ou une orientation spécifique |
|
Tolérance d'orientation |
± 0.3° |
|
Diamètre |
2 pouces, 3 pouces, 4 pouces, 6 pouces, 8 pouces ou d'autres |
|
Tolérance de diamètre |
0.1mm 2 pouces, 0.2mm 3 pouces, 0.3mm 4 pouces, 0.5mm 6 pouces |
|
Épaisseur |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm ou d'autres ; |
|
Tolérance d'épaisseur |
25μm |
|
Longueur plate primaire |
16.0±1.0mm 2 pouces, 22.0±1.0mm 3 pouces, 30.0±1.5mm 4 pouces, 47.5/50.0±2.0mm 6 pouces |
|
Orientation plate primaire |
± 0.2° du l'Un-avion (1 1-2 0) ; C-avion (0 0-0 1) ± 0.2°, C-axe projeté 45 +/- 2° |
|
TTV |
≤10µm 2 pouces, ≤15µm 3 pouces, ≤20µm 4 pouces, ≤25µm 6 pouces |
|
ARC |
≤10µm 2 pouces, ≤15µm 3 pouces, ≤20µm 4 pouces, ≤25µm 6 pouces |
|
Front Surface |
Epi-poli (Ra< 0=""> |
|
Surface arrière |
La terre fine (Ra=0.6μm~1.4μm) ou Epi-poli |
|
Emballage |
Emballé dans un environnement de pièce propre de la classe 100 |
