L'avion de C a poli pouce 0001 430um de Sapphire Single Crystal Wafer 2
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | BonTek |
| Certification: | ISO:9001 |
| Numéro de modèle: | Saphir (Al2O3) |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 morceaux |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cassette, pot, paquet de film |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10000 morceaux/mois |
|
Détail Infomation |
|||
| Matériel: | Saphir | Croissance: | Méthode de Kyropoulos |
|---|---|---|---|
| Point de fusion: | 2040 degrés de C | Conduction thermique: | 27,21 avec (m X K) à 300 K |
| CTE: | 5,6 x 10 -6 /K (C-axe parallèle) ; 5,0 (C-axe perpendiculaire) x 10 -6 /K | Dureté: | Knoop 2000 kg/mm 2 avec le pénétrateur 2000g |
| Capacité de chaleur spécifique: | 419 j (kilogramme X K) | Constante diélectrique: | 11,5 (C-axe parallèle) 9,4 (C-axe perpendiculaire) à 1MHz |
| Mettre en évidence: | Sapphire Single Crystal Wafer polie,Avion Crystal Wafer simple de C,2 pouces Sapphire Substrate Wafer |
||
Description de produit
2 gaufrette de l'avion 0001 430um Sapphire Single Crystal Wafers Polished de pouce C

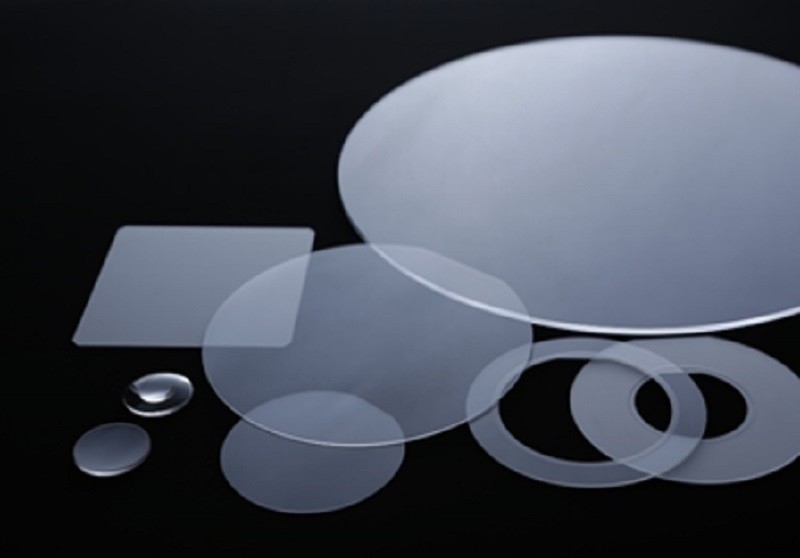

Le saphir est un monocristal d'alumine et est le matériel deuxième-le plus dur en nature, après diamant. Le saphir a la bonne transmittance légère, de haute résistance, résistance de collision, la résistance à l'usure, résistance à la corrosion et la résistance de haut température et à haute pression, biocompatibility, est un matériel idéal de substrat pour la production des dispositifs optoélectroniques de semi-conducteur, les propriétés électriques du saphir la faire devenir le matériel de substrat pour la production de la LED blanche et bleue.
Épaisseur à long terme ≧0.1mm, gaufrette de la production de notre société de saphir haute précision de la taille ≧Φ2 de forme de ». En plus du Φ2 conventionnel « , Φ4 », Φ6 « , Φ8 », d'autres tailles peut être adapté aux besoins du client, contacte svp notre personnel de vente.
| Article | C-avion de deux pouces (0001) 430μm Sapphire Wafers | |
| Crystal Materials | 99 999%, grande pureté, Al2O3 monocristallin | |
| Catégorie | Principal, Epi-prêt | |
| Orientation extérieure | C-avion (0001) | |
| -angle de C-avion vers le M-axe 0,2 +/- 0.1° | ||
| Diamètre | 50,8 millimètre +/- 0,1 millimètres | |
| Épaisseur | μm 430 +/- μm 25 | |
| Orientation plate primaire | Un-avion (11-20) +/- 0.2° | |
| Longueur plate primaire | 16,0 millimètre +/- 1,0 millimètres | |
| Latéral simple poli | Front Surface | Epi-poli, Ra < 0=""> |
| (SSP) | Surface arrière | La terre fine, Ra = 0,8 μm au μm 1,2 |
| Double latéral poli | Front Surface | Epi-poli, Ra < 0=""> |
| (DSP) | Surface arrière | Epi-poli, Ra < 0=""> |
| TTV | < 10=""> | |
| ARC | < 10=""> | |
| CHAÎNE | < 10=""> | |

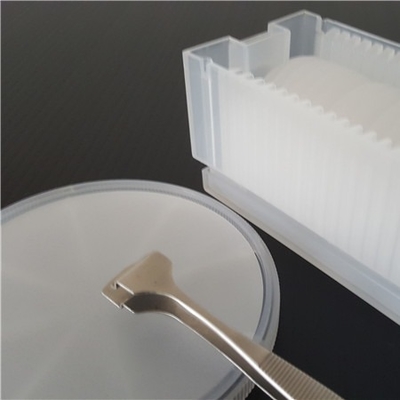

| Nettoyage/emballage | Cleanroom de la classe 100 nettoyant et emballant sous vide, | |
| 25 morceaux dans un emballage de cassette ou emballage d'une seule pièce. | ||
| PROPRIÉTÉS OPTIQUES de SAPPHIRE Al 2O3 | |
|
Chaîne de transmission |
0,17 à 5,5 microns |
|
Indice de réfraction |
1,75449 (o) 1,74663 (e) à 1,06 microns |
|
Perte de réflexion |
à 1,06 microns (2 surfaces) pour o-Ray - 11,7% ; pour e-Ray - 14,2% |
|
Indexez de l'absorption |
0,3 x 10-3 cm-1 à 2,4 microns |
|
dN/dT |
13,7 x 10-6 à 5,4 microns |
|
dn/dm = 0 |
1,5 microns |
| PROPRIÉTÉS PHYSIQUES de SAPPHIRE Al 2O3 | |
|
Densité |
3,97 g/cm3 |
|
Point de fusion |
2040 degrés de C |
|
Conduction thermique |
27,21 avec (m X K) à 300 K |
|
Dilatation thermique |
5,6 x 10 -6 /K (C-axe parallèle) et 5,0 (C-axe perpendiculaire) x 10 -6 /K |
|
Dureté |
Knoop 2000 kg/mm 2 avec le pénétrateur 2000g |
|
Capacité de chaleur spécifique |
419 j (kilogramme X K) |
|
Constante diélectrique |
11,5 (C-axe parallèle) 9,4 (C-axe perpendiculaire) à 1MHz |
|
Module de Young (e) |
335 GPa |
|
Module (G) de cisaillement |
148,1 GPa |
|
Module de compressibilité (k) |
240 GPa |
|
Coefficients élastiques |
C11=496C12=164C13=115 |
|
Limite d'élasticité apparente |
MPA 275 (40 000 livres par pouce carré) |
|
Coefficient de Poisson |
0,25 |
|
Orientation |
R-avion, C-avion, Un-avion, M-avion ou une orientation spécifique |
|
Tolérance d'orientation |
± 0.3° |
|
Diamètre |
2 pouces, 3 pouces, 4 pouces, 6 pouces, 8 pouces ou d'autres |
|
Tolérance de diamètre |
0.1mm 2 pouces, 0.2mm 3 pouces, 0.3mm 4 pouces, 0.5mm 6 pouces |
|
Épaisseur |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm ou d'autres ; |
|
Tolérance d'épaisseur |
25μm |
|
Longueur plate primaire |
16.0±1.0mm 2 pouces, 22.0±1.0mm 3 pouces, 30.0±1.5mm 4 pouces, 47.5/50.0±2.0mm 6 pouces |
|
Orientation plate primaire |
± 0.2° du l'Un-avion (1 1-2 0) ; C-avion (0 0-0 1) ± 0.2°, C-axe projeté 45 +/- 2° |
|
TTV |
≤10µm 2 pouces, ≤15µm 3 pouces, ≤20µm 4 pouces, ≤25µm 6 pouces |
|
ARC |
≤10µm 2 pouces, ≤15µm 3 pouces, ≤20µm 4 pouces, ≤25µm 6 pouces |
|
Front Surface |
Epi-poli (Ra< 0=""> |
|
Surface arrière |
La terre fine (Ra=0.6μm~1.4μm) ou Epi-poli |
|
Emballage |
Emballé dans un environnement de pièce propre de la classe 100 |
