L'avion de 2 pouces C a poli Sapphire Wafers Crystal Substrates

Description de produit

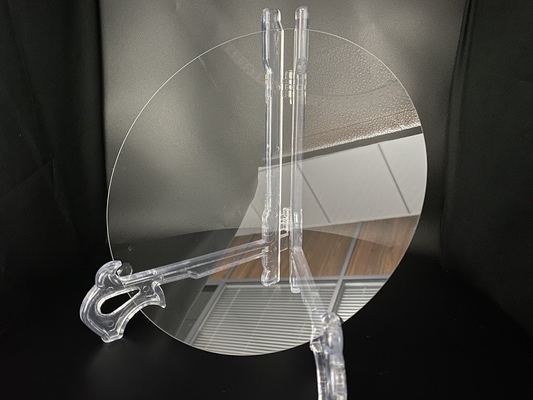

L'avion de Sapphire Crystal C de 2 pouces a poli Sapphire Wafers Sapphire Substrates

Spécifications :
Monocristal Al2O3 99,999%
Orientation : R-axe 0.5°

Diamètre : 50.8±0.1mm

Épaisseur : 430±15um ou 330±15um

Appartement primaire : 16±1mm

De l'appartement d'orientation : C-avion outre de R à de C d'axe 45°±0.1° (0001)

Aspérité de Frontside : Ra<0.2nm

Aspérité de postérieur : 0.8~1.2um (ou double côté poli, côté Ra<0.2nm)

TTV : ARC de <10um : - CHAÎNE 10~0um : <10um

Laser Mark Series No. par les besoins

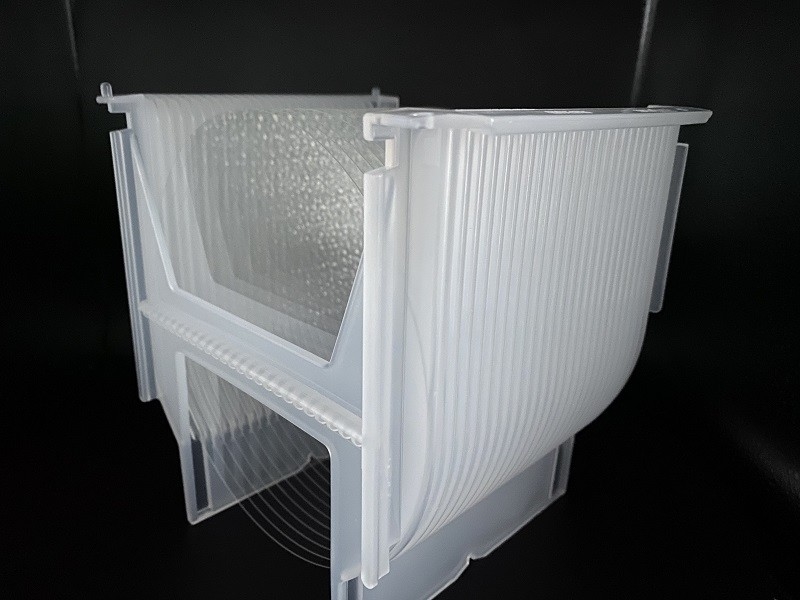

Paquet : Les conteneurs fermés sous vide avec de l'azote remblayent dans un environnement de la classe 100

Propreté : Contamination évidente libre

1. Le saphir a une transmittance optique élevée, ainsi il est très utilisé en tant que le matériel diélectrique de tube microélectronique, l'élément ultrasonique de conduction, la cavité de laser de guide d'ondes, et d'autres éléments optiques, comme matériaux de fenêtre pour les dispositifs militaires infrarouges, les véhicules spatiaux, les lasers à haute intensité et les télécommunications optiques.

2. Le saphir a la rigidité élevée, la température fonctionnante de haute résistance et élevée, résistance à l'abrasion, caractéristiques de résistance à la corrosion, ainsi substrat de saphir est employé souvent dans les environnements durs, tels que la mesure d'eau de chaudière (résistance à hautes températures), le lecteur de code à barres des produits, l'incidence, et toute autre fabrication de précision (résistance à l'usure), le charbon, le gaz, les capteurs bons de détection et les fenêtres de détecteur (anti-corrosifs).

3. Le saphir a les caractéristiques de l'isolation électrique, du transparent, de la bonne conduction thermique, et de la rigidité élevée, ainsi il peut être employé comme matériel de substrat des circuits intégrés, tels que la LED et les circuits microélectroniques, circuit intégré d'ultra-haut-vitesse.
