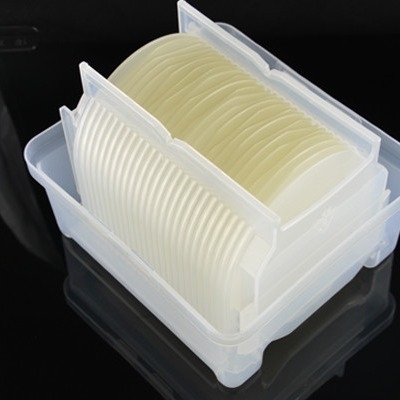

Tantlate de lithium LiTaO3 Wafer High Power SAW Grade Litao3 Crystal
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | BonTek |
| Certification: | ISO:9001, ISO:14001 |
| Numéro de modèle: | Tantalate de lithium (LiTaO3) |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 pièces |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Paquet de pot de cassette, fermé sous vide |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10000 PCS/month |
|
Détail Infomation |
|||
| Matériel: | Gaufrette LiTaO3 | Noter: | Catégorie de SCIE |
|---|---|---|---|
| Orientation: | 42Y-cut, 36Y-cut, 28Y-cut, etc. | Finition de surface: | DSP, SSP, Tour |
| Diamètre: | 3inch, 4inch | Épaisseur: | 0,35 mm, 0,5 mm |
| Appartement primaire: | 22±2mm, 32±2mm | Application: | Marché de la téléphonie mobile des télécommunications |
| Mettre en évidence: | Plaquette LiTaO3 de tantlate de lithium,plaquette LiTaO3 haute puissance,cristal litao3 de qualité SAW |
||
Description de produit
Stoechiométrique dopé au MgWafer de tantlate de lithium LiTaO3 pour la conception de convertisseurs de fréquence haute puissance
Le tantalate de lithium stoechiométrique (SLT) dopé au Mg est un matériau prometteur pour la production d'énergie élevée, en raison de sa conductivité thermique élevée.La précision de l'équation de Sellmeier dépendant de la température pour le SLT dopé au Mg est importante pour la conception de convertisseurs de fréquence haute puissance.Nous proposons une équation de Sellmeier dépendante de la température pour l'indice de réfraction extraordinaire de 1,0 % mol de SLT dopé au Mg.L'équation est ajustée avec des données mesurées dans la génération de deuxième harmonique (SHG) quasi-accord de phase (QPM) de premier ordre et l'oscillation paramétrique optique (OPO) avec les longueurs d'onde fondamentales et de pompe étant à la fois de 1,064 m et des données publiées précédemment [Jpn.J. Appl.Phys.41 (2002) 465] du SLT.L'équation nous permet de prédire des périodes QPM précises dans la plage de longueur d'onde de 0,5 à 4 m et dans la plage de température de 30 à 170 °C.
|
Diamètre |
76,2 ± 0,2 mm |
100±0.2mm |
150 ± 0,2 mm |
|
Appartement principal |
22±1mm |
32±1mm |
47,5 mm, 57,5 mm, encoche |
|
Orientation |
36°Y, 42°Y, X-112°Y, Y, Z |
||
|
Épaisseur |
0.07mm~1.0mm |
0.1mm~1.0mm |
0,35 mm ~ 1,0 mm |
|
Finition de surface |
Simple / Double face polie / Double face rodée |
||
|
TTV |
< 1~5µm |
||
|
ARC |
± (20µm ~40um ) |
||
|
Chaîne |
<= 20µm ~ 50µm |
||
|
LTV (5mmx5mm) |
<1,5 um |
||
|
PLTV(<0.5um) |
≥98% (5mm*5mm) avec bord de 2mm exclu |
||
|
Côté poli Ra |
Rugosité Ra<=5A |
||
|
Critères du verso |
Rugosité Ra : 0,5-1,0 µm, GC#1000 |
||
|
Gratter et creuser (S/D) |
20/10, 40/20, 60/40 |
||
|
Profil de bord |
Compl't avec SEMI M1.2 @ with GC800 # .regular at C typé |
||
|
Fissures, marques de scie, taches |
Aucun |
||
|
Structure en cristal |
Trigone, Groupe spatial R3c, Groupe ponctuel 3m |
|
Paramètres de cellule |
a=5.154Å, c=13.781Å |
|
Point de fusion |
1650℃ |
|
Température de Curie |
607℃ |
|
Dureté de Mohs |
5.5 |
|
Densité |
7.46g/cm3 |
|
Constantes diélectriques |
ε11/ε0:51.7 |
|
ε33/ε0:44.5 |
|
|
Coefficients de rigidité élastique |
CE11:2.33(×1011N/m2) |
|
CE33:2.77(×1011N/m2) |
|
|
Constantes de déformation piézoélectriques |
d22:2.4(×10-11C/N) |
|
d33:0.8(×10-11C/N) |
|
|
Plage de transmission |
400-4500nm |
|
Coefficients électro-optiques |
r33=30.4pm/V |
|
Indice de réfraction à 632,8 nm |
non=2.176, ne=2.180 |
FAQ :
- Q : Quels sont les produits sur lesquels vous travaillez principalement ?
UN:Nous nous considérons comme le spécialiste des plaquettes piézo.Nous sommes les tout premiers à travailler avec du quartz monocristallin en Chine il y a environ 30 ans.Puis progressivement nous entrons dans le domaine du LiNbO3, LiTaO3, verre de quartz, LGS, CTGS etc. Surtout, si vous recherchez un fournisseur de quartz piézo, nous sommes le choix ultime !Nous exportons des millions d'ébauches de quartz chaque année car nous maîtrisons les coupes AT, SC et IT avec une précision d'angle supérieure.
- Q : Pouvez-vous accepter la personnalisation du produit ?
UN:Oui bien sûr.Nous pouvons fabriquer selon votre demande.De plus, nous sommes tellement expérimentés avec les wafers piézo que nous pouvons vous fournir des suggestions pertinentes si vous n'êtes pas sûr à 100% de votre choix.De plus, nous avons des wafers standard en stock, veuillez vérifier avec nous.
- Q : Pouvez-vous livrer les marchandises via notre agent de messagerie?
UN:Oui, nous vous suggérons de faire appel à l'agent de messagerie que vous connaissez le mieux (DHL, FedEX, UPS, etc.).Nous pouvons expédier via votre compte.Et, bien sûr, nous emballerons les produits en toute sécurité dans une taille acceptable pour vous aider à économiser les frais d'expédition.Si vous avez besoin que nous nous occupions du fret, ce n'est pas non plus un problème.Nous avons également de bonnes réductions avec les sociétés de messagerie internationales.
- Q : Comment pouvez-vous garantir que nous obtenons ce que nous voulons en toute sécurité ?
UN:Les produits en plaquette sont fragiles et parfois coûteux.La dernière chose, en tant que fabricant, que nous voulons voir, ce sont les produits que nous fabriquons qui ont été endommagés pendant le transport.En conséquence, nous emballerons les plaquettes de manière adéquate et les mettrons dans un carton approprié rempli d'éponge tampon.Cependant, les accidents sont parfois inévitables.Alors, veuillez suivre les"Contrôle d'acceptation"étapes indiquées dans les dessins ci-dessous.Si l'indésirable s'est produit, nous donnerons le réapprovisionnement ou le remboursement si vous suivez les étapes de vérification.
- Q : Pouvons-nous visiter votre usine?
UN:Bien sûr.L'inspection en usine est importante pour les achats en grande quantité et la coopération à long terme.La discussion en face à face est ce avec quoi nous sommes le plus confiants.Au cours des dernières années, de grands noms du monde entier ont été témoins de nos progrès dans la construction d'usines.Ces jours-ci, en raison de la pandémie de Covid-19, nous avons également fait l'expérience de la visioconférence avec des acheteurs mondiaux.
Contrôle d'acceptation
- Le produit est fragile.Nous l'avons bien emballé et étiqueté fragile.Nous livrons par le biais d'excellentes sociétés de transport express nationales et internationales pour assurer la qualité du transport.
- Après réception de la marchandise, veuillez la manipuler avec soin et vérifier si l'emballage extérieur est en bon état.Ouvrez soigneusement le carton extérieur et vérifiez si les cartons d'emballage sont alignés.Prenez une photo avant de les retirer.
- Veuillez ouvrir l'emballage sous vide dans une salle blanche lorsque les produits doivent être appliqués.
- Si les produits sont endommagés pendant le transport, veuillez prendre une photo ou enregistrer une vidéo immédiatement.NE PAS sortir les produits endommagés de la boîte d'emballage !Contactez-nous immédiatement et nous résoudrons bien le problème.
