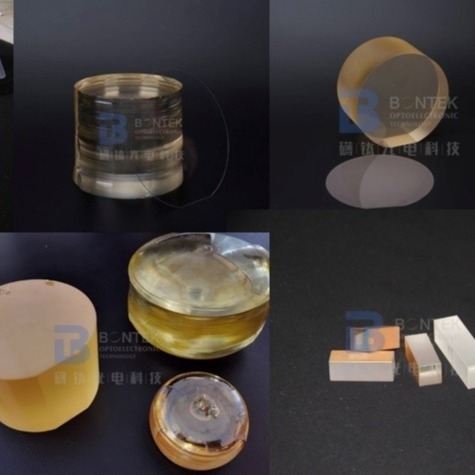

Résistance à hautes températures en cristal optique de gaufrette de dope de MgO de gaufrette de LiNbO3 de 4 pouces
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | BonTek |
| Certification: | ISO:9001, ISO:14001 |
| Numéro de modèle: | Niobate de lithium (LiNbO3) |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 pièces |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Paquet de pot de cassette, fermé sous vide |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10000 PCS/month |
|
Détail Infomation |
|||
| Matériel: | Gaufrette LiNbO3 | Noter: | Qualité optique, qualité SAW |
|---|---|---|---|
| Se doper: | Er:LN, MgO:LN, Fe:LN, Er:MgO:LN | Orientation: | X, Z, Z+5°, etc. |
| Taille: | Dia. Dia. 3'', 4'', 6'', 8'' OR Squard 3' | Épaisseur: | 0,5 mm, 1 mm, 2 mm |
| Finition de surface: | DSP, SSP, recouvrement | Ra Rugosité: | Ra <1nm |
| Mettre en évidence: | Plaquette LiNbO3 de 4 pouces,plaquette LiNbO3 de 3 pouces,plaquette optique de dopage MgO |
||
Description de produit
Plaquette LiNbO3 de 4 pouces de diamètre 0,25 mol% Er dope ou 5mol% MgO dope pour les applications optiques
Le cristal LiNbO3 (LN) a des propriétés physiques, chimiques et mécaniques stables, une résistance à haute température, une résistance à la corrosion, un traitement facile;Il a une température de Curie élevée (To), aucune transition de phase de la température ambiante à la température de Curie, et n'est pas facile à dépolariser, peut être utilisé à plusieurs reprises ;De plus, lorsque différents types d'ions sont mélangés dans le cristal LiNbO3, le cristal présentera une variété de propriétés spéciales, qui peuvent être utilisées comme amplificateur de guide d'ondes optique, convertisseur de doublage de fréquence, support de stockage optique, etc. Par conséquent, la recherche sur les propriétés du cristal de niobate de lithium et du cristal de niobate de lithium dopé a fait l'objet de recherches nationales et internationales.
BonTek est capable de fournir des plaquettes LN dopées : Er:LN, MgO:LN et Fe:LN avec une dose de dopage personnalisée.Nous pouvons également fournir des plaquettes LN réduites noires en 3 pouces, 4 pouces, 6 pouces pour tous les angles de coupe !Pour 128°Y et Z-cut jusqu'à 8 pouces de diamètre.
Matériel | Plaquette LN 3" 4" 6" 8" |
Orientation | X / Z / Y41° / Y64° / Y128° / YZ / YX ou personnalisé |
Curie Temp | 1142°C±3°C |
Doper avec | Er:LN, MgO:LN, Fe:LN, Er:MgO:LN |
Finition de surface | Polissage simple ou double face |
Épaisseur | 0,18/0,25/0,35/0,50/1,00 + mm |
TTV | < 1~5µm |
ARC | ± (25µm ~40um ) |
Chaîne | <= 35µm |
LTV (5mmx5mm) | <1,5 um |
PLTV(<0.5um) | ≥98% (5mm*5mm) avec bord de 2mm exclu |
Bord | Compl't avec SEMI M1.2 @ with GC800 # .regular at C typé |
Appartements d'orientation | disponible, sur demande |
Côté poli Ra | Rugosité Ra<=5A |
Critères du verso | Rugosité Ra : 0,5-1,0 µm GC#1000 |
Arrondi des bords | Conforme à la norme SEMI M1.2/voir IEC62276 |
Fissures, marques de scie, taches | Aucun |
Plage de transmission | 0,32 - 5,2 µm (épaisseur 6 mm) |
Indice de réfraction | non = 2,237, ne = 2,158 à 633 nm |
Perte de réflexion | 14,6 % à 0,633 µm |
Densité | 4,64 g/cm3 |
Point de fusion | 1253°C |
Masse moléculaire | 147.8456 |
Conductivité thermique | ||C : 4,6 W/(m·K), C : 4,19 W/(m·K) (300/304K) |
Spéc.Capacité thermique | 628 J/(kg·K) |
Dilatation thermique | ||C : 14,8 · 10-6 /K, C : 4,1 · 10-6 /K @ 298K |
Dureté (Mohs) | 630 |
Module d'Young | 170 GPa |
Module de cisaillement | 68 GPa |
Module de masse | 112 GPa |
Coefficient élastique | C11 = 202 ;C12 = 55 ;C13 = 71 ;C14 = 3,8 ;C33 = 242 ;C44 = 60,1 ;C66 = 8,3 GPa |
Constante diélectrique | 82 @298K |
Solubilité dans l'eau | insoluble |
Structure en cristal | Monocristal, synthétique |
Type de cristal | hexagonale, a = 5,15 Å, c = 13,86 Å |
Plans de clivage | pas de clivage |
Coefficient de Poisson | 0,25 |
Application | Q-switch électro-optique, substrat à ondes acoustiques de surface, substrat optique intégré, oscillateur paramétrique optique |
FAQ :
- Q : Quels sont les produits sur lesquels vous travaillez principalement ?
R : Nous nous considérons comme le spécialiste des plaquettes piézo.Nous sommes les tout premiers à travailler avec du quartz monocristallin en Chine il y a environ 30 ans.Puis progressivement nous entrons dans le domaine du LiNbO3, LiTaO3, verre de quartz, LGS, CTGS etc. Surtout, si vous recherchez un fournisseur de quartz piézo, nous sommes le choix ultime !Nous exportons des millions d'ébauches de quartz chaque année car nous maîtrisons les coupes AT, SC et IT avec une précision d'angle supérieure.
- Q : Pouvez-vous accepter la personnalisation du produit ?
R : Oui, bien sûr.Nous pouvons fabriquer selon votre demande.De plus, nous sommes tellement expérimentés avec les wafers piézo que nous pouvons vous fournir des suggestions pertinentes si vous n'êtes pas sûr à 100% de votre choix.De plus, nous avons des wafers standard en stock, veuillez vérifier avec nous.
- Q : Pouvez-vous livrer les marchandises via notre agent de messagerie ?
R : Oui, nous vous suggérons de vous adresser à l'agent de messagerie que vous connaissez le mieux (DHL, FedEX, UPS, etc.).Nous pouvons expédier via votre compte.Et, bien sûr, nous emballerons les produits en toute sécurité dans une taille acceptable pour vous aider à économiser les frais d'expédition.Si vous avez besoin que nous nous occupions du fret, ce n'est pas non plus un problème.Nous avons également de bonnes réductions avec les sociétés de messagerie internationales.
- Q : Comment pouvez-vous garantir que nous obtenons ce que nous voulons en toute sécurité ?
R : Les produits en plaquette sont fragiles et parfois coûteux.La dernière chose, en tant que fabricant, que nous voulons voir, ce sont les produits que nous fabriquons qui ont été endommagés pendant le transport.En conséquence, nous emballerons les plaquettes de manière adéquate et les mettrons dans un carton approprié rempli d'éponge tampon.Cependant, les accidents sont parfois inévitables.Alors, veuillez suivre les étapes de "Contrôle d'acceptation" indiquées dans les dessins ci-dessous.Si l'indésirable s'est produit, nous donnerons le réapprovisionnement ou le remboursement si vous suivez les étapes de vérification.
- Q : Pouvons-nous visiter votre usine ?
R : Bien sûr.L'inspection en usine est importante pour les achats en grande quantité et la coopération à long terme.La discussion en face à face est ce avec quoi nous sommes le plus confiants.Au cours des dernières années, de grands noms du monde entier ont été témoins de nos progrès dans la construction d'usines.Ces jours-ci, en raison de la pandémie de Covid-19, nous avons également fait l'expérience de la visioconférence avec des acheteurs mondiaux.
Contrôle d'acceptation
- Le produit est fragile.Nous l'avons bien emballé et étiqueté fragile.Nous livrons par le biais d'excellentes sociétés de transport express nationales et internationales pour assurer la qualité du transport.
- Après réception de la marchandise, veuillez la manipuler avec soin et vérifier si l'emballage extérieur est en bon état.Ouvrez soigneusement le carton extérieur et vérifiez si les cartons d'emballage sont alignés.Prenez une photo avant de les retirer.
- Veuillez ouvrir l'emballage sous vide dans une salle blanche lorsque les produits doivent être appliqués.
- Si les produits sont endommagés pendant le transport, veuillez prendre une photo ou enregistrer une vidéo immédiatement.NE PAS sortir les produits endommagés de la boîte d'emballage !Contactez-nous immédiatement et nous résoudrons bien le problème.
