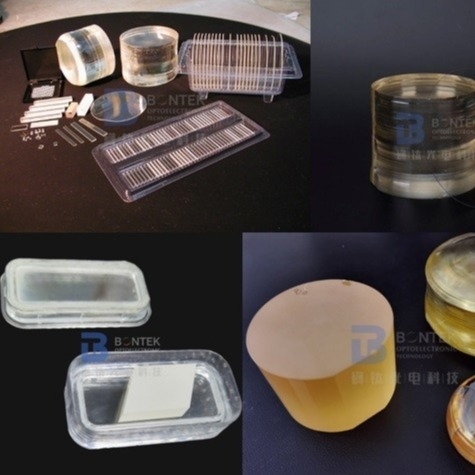

Coupe piézoélectrique du substrat 128Y de gaufrette de LiNbO3 avec l'encoche plate d'orientation
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | BonTek |
| Certification: | ISO:9001 |
| Numéro de modèle: | Niobate de lithium (LiNbO3) |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 pièces |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | La cassette/pot, a mis dans un carton avec la mousse de PE. |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T, union occidentale |
| Capacité d'approvisionnement: | 10000 morceaux/mois |
|
Détail Infomation |
|||
| Cristal: | Niobate de lithium | Taille: | 3'', 4'', 6'', 8'' |
|---|---|---|---|
| Catégorie optique: | X-coupe, Z-coupe | Catégorie de SCIE: | Y, Z, 64Y, 128Y, 41Y |
| Épaisseur: | 0,25 mm - 3 mm | Surface: | Polonais, Lap, Etch |
| Application: | SCIE, BAW, FBAR, semi-conducteur, optique | Polarisation: | Oui |
| Mettre en évidence: | Plaquette LiNbO3 piézoélectrique,plaquette LiNbO3 coupée 128Y,substrat plat LiNbO3 |
||
Description de produit
Substrat piézoélectrique LiNbO3 128Y coupé avec orientation plate ou encoche
Le niobate de lithium (LiNbO3) est un cristal transparent incolore.Il appartient au système tripartite, le point de fusion est de 1253°C, la densité est de 4,64 g/cm3, la dureté Mohs est de 5, l'indice de réfraction no = 2,286 ne = 2,203 à 632,8 nm.C'est un cristal ferroélectrique, point de Curie 1150°C.Avec du carbonate de lithium et du pentaoxyde de niobium comme matières premières, le cristal est développé dans un creuset en platine par la méthode de levage.LiNbO3 est une sorte de matériau avec des propriétés piézoélectriques, ferroélectriques, électro-optiques, optiques non linéaires, thermoélectriques et autres.Il peut également être utilisé comme support d'enregistrement holographique.
Caractéristiques des matériaux
| Matériel | LiNbO3 de qualité optique | LiNbO3 de qualité SAW |
| Orientation | Coupe X / Coupe Z | Coupe Y41° / Coupe Y64° / Coupe Y128° / Coupe Y |
| Curie Temp | 1142°C±3°C | |
| Dopé avec | Er, MgO dopé simple ou double disponible | |
| Domaine unique | Polarisation terminée / Réduite | |
La capacité de traitement
| Finition de surface | Polissage simple ou double face (DSL/SSP/DSP disponible) | |
| Épaisseur | 0,18/0,25/0,35/0,50/1,00mm | 0,25/0,35/0,50/1,00mm |
| TTV | < 1~5µm | |
| ARC | ± (25µm ~40um ) | |
| Chaîne | <= 35µm | |
| LTV (5mmx5mm) | <1,5 um | |
| PLTV(<0.5um) | ≥98% (5mm*5mm) avec bord de 2mm exclu | |
| Appartements d'orientation | disponible, sur demande | |
| Côté poli Ra | Rugosité Ra<=5A | |
| Critères du verso | Rugosité Ra : 0,5-1,0 µm GC#1000 | |
| Arrondi des bords | Conforme à la norme SEMI M1.2/voir IEC62276 | |
| Fissures, marques de scie, taches | Aucun | |
Contrôle d'acceptation
1. Le produit est fragile.Nous l'avons bien emballé et étiqueté fragile.Nous livrons par le biais d'excellentes sociétés de transport express nationales et internationales pour assurer la qualité du transport.
2. Après avoir reçu la marchandise, veuillez la manipuler avec soin et vérifier si le carton extérieur est en bon état.Ouvrez soigneusement le carton extérieur et vérifiez si les cartons d'emballage sont alignés.Prenez une photo avant de les retirer.
3. Veuillez ouvrir l'emballage sous vide dans une salle blanche lorsque les produits doivent être appliqués.
4. Si les produits sont endommagés pendant le transport, veuillez prendre une photo ou enregistrer une vidéo immédiatement.NE PAS sortir les produits endommagés de la boîte d'emballage !Contactez-nous immédiatement et nous résoudrons bien le problème.
