À rotation simple de Crystal Blanks IEEE de quartz de coupe de rond de Sc/double standard pour TCXO
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | BonTek |
| Certification: | ISO:14001 |
| Numéro de modèle: | Crystal Quartz simple |
Conditions de paiement et expédition:
| Quantité de commande min: | 10 PCs |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | La cassette/pot, a mis dans un carton avec la mousse de PE. |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 200000 PCs/mois |
|
Détail Infomation |
|||
| Produit: | Cristal de quartz cultivé | Épaisseur/fréquence: | 1MHz~70MHz, 0.2mm, 0.35mm, 0.5mm |
|---|---|---|---|
| Orientation: | Coupe ST, coupe AT | Diamètre: | Φ3 pouces, 4 pouces, 6 pouces |
| Dimension: | Φ8mm, 10mm ; 20×20mm etc. | Ord: | Principe fondamental ; 3ème trait ; 5ème trait |
| Surface: | Polonais, recouvrement, gravure à l'eau forte | Dioptrique: | Plano-convexe : 0,5 biconvexes dioptric~10 dioptriques : 10 dioptric~15 dioptriques |
| Mettre en évidence: | Quartz coupé rond Crystal Blanks I,Aux cristaux de quartz coupés faits sur commande de Sc,Double quartz Crystal Blanks de rotation |
||
Description de produit
AU St coupez le quartz Crystal Round Blanks et la gaufrette
Les matériaux piézoélectriques montrent une charge électrique directionnellement relative une fois soumis pour faire pression sur et réciproquement l'application d'une charge électrique cause une force directionnellement relative d'être produite dans le matériel. L'application d'un champ électrique alternatif fera vibrer et résonner plus tard mécaniquement le matériel. La fréquence de n'importe quelle résonance mécanique est déterminée par les dimensions physiques du matériel, “de l'angle coupé” en ce qui concerne l'axe cristallin du cristal cristallin mono original, de la température ambiante et de tous les effets de modification des composants mécaniques ou électriques associés.
Les propriétés du quartz cristallisé incluent son produit chimique élevé et stabilité mécanique et un coefficient de basse température, ayant pour résultat un petit changement de fréquence de résonance pour n'importe quel changement de température ambiante, ainsi qu'un Q très élevé à la résonance. Elle se produit naturellement et tout travail expérimental tôt a été effectué utilisant le quartz cristallisé naturel.
|
Orientation |
À, Sc, service informatique,…, etc. |
|
Tolérance de l'angle |
Angle de thêta : ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle : ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Taille |
Rond (3.0mm~8")/place (1.6x1.6mm~48x48mm ou plus grand)/SMD (1.2x2.4mm ci-dessus) |
|
Tolérance de taille |
±0.01mm, +/-0.005mm, +/-0.0005mm, selon la taille |
|
Fréquence |
1 mégahertz jusqu'à 54Mhz pour le principe fondamental d'À-coupe ; Jusqu'à 70Mhz par graver à l'eau-forte |
|
Appartement |
Par demandé : l'appartement sera perpendiculaire à l'axe des abscisses dans le degré ±10 |
|
Surface |
#1000 (9u) ; #2000 (7u) ; #3000 (5u) ; #4000 (3u) (sic) ; A poli (oxyde de cérium) et a gravé à l'eau-forte le DST |
|
Trait |
Principe fondamental ; Troisième trait (3ème) ; Cinquième trait (5èmes) |
|
Dioptrique |
Plano-convexe : 0,5 biconvexes dioptric~10 dioptriques : 10 dioptric~15 dioptriques |
|
Matériel |
Cristal de quartz cultivé |
|
Q-valeur |
1.8x10^6 minimum, 2.4x10^6 aux normes du CEI 3.0x10^6 |
|
ECD |
㎡ maximum de 2 /c, 10/c㎡, 30/c㎡ maximum, 100/c㎡ maximum, 300/c㎡ maximum ; Quartz balayé |
|
Inclusions |
Ia, Ib, I, II, III catégories |
|
Balayé |
Barre de Z, barre de Y, ou quartz balayé |
Contrôle d'acceptation

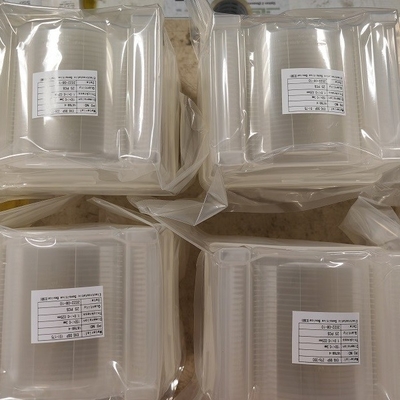

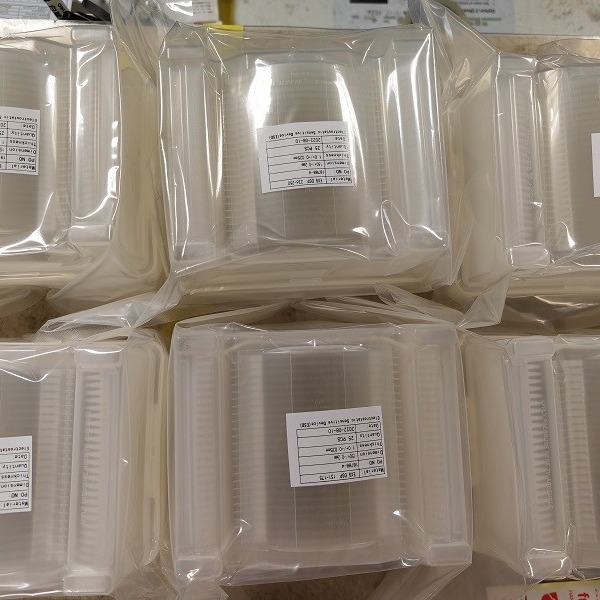

- Le produit est fragile. Nous l'avons en juste proportion emballé et l'avons marqué fragile. Nous livrons par d'excellentes sociétés de messagerie domestiques et internationales pour assurer la qualité de transport.
- Après réception des marchandises, manipulez svp avec soin et vérifiez si le carton externe est en bon état. Ouvrez soigneusement le carton externe et vérifiez si les caisses d'emballage sont alignées. Prenez une photo avant que vous les enleviez.
- Veuillez ouvrir l'emballage sous vide dans une salle propre quand les produits doivent être appliqués.
- Si les produits sont trouvés endommagés pendant le messager, prenez svp une photo ou enregistrez une vidéo immédiatement. Ne prenez pas les produits endommagés hors de la boîte de empaquetage ! Contactez-nous immédiatement et nous résoudrons le problème bien.
