100um Crystal Quartz Wafer For simple A VU l'accélérateur piézo-électrique de résonateur d'oscillateur de filtre
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | BonTek |
| Certification: | ISO:9001, ISO:14001 |
| Numéro de modèle: | Gaufrette piézoélectrique |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 PCs |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Paquet de pot de cassette, fermé sous vide |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 50000 PCs/mois |
|
Détail Infomation |
|||
| Nom: | Gaufrette piézoélectrique | Diam.: | 3 pouces, 4 pouces, 6 pouces |
|---|---|---|---|
| Matériel: | Alpha Quartz | Épaisseur: | 100um |
| Appartement: | 22mm, 32.5mm, 47.5mm, 57.5mm, entaillent | Finition extérieure: | Polissage double face, polissage simple face |
| Utilisation: | Application d'onde acoustique extérieure | RA: | <1nm> |
| Mettre en évidence: | Crystal Quartz Piezoelectric Wafer,Filtre Crystal Quartz Wafer simple de SCIE,Crystal Quartz Wafer simple piézo-électrique |
||
Description de produit
Crystal Quartz Wafer For simple A VU l'accélérateur piézo-électrique de résonateur d'oscillateur de filtre
La coupe de la gaufrette de quartz à une certaine orientation de l'axe du même rang en cristal s'appelle le modèle de coupure de la gaufrette de quartz. Dus à l'anisotropie du cristal de quartz, aux propriétés électriques et thermiques des tranches de quartz sont différents en raison de leurs différentes propriétés élastiques, de propriétés piézoélectriques et de propriétés de la température.
Il y a deux manières d'exprimer le symbole coupé du cristal de quartz, un est la représentation de symbole prescrite par norme de COLÈRE, l'autre est la représentation faite sur commande de symbole particulière au cristal de quartz. COLÈRE (le type coupé prescrit par le symbole (XYZlWt) avec un ensemble de lettres et d'angle, a indiqué avec XYZ trois lettres afin de représenter l'épaisseur de puce et la longueur le long de l'axe de l'emplacement original, avec t (épaisseur), l (longueur), W (largeur) pour représenter la direction tournante, angle a dans le sens contraire des aiguilles d'une montre indiqué que le plus et le signe moins ont indiqué dans le sens horaire.
|
Matériel |

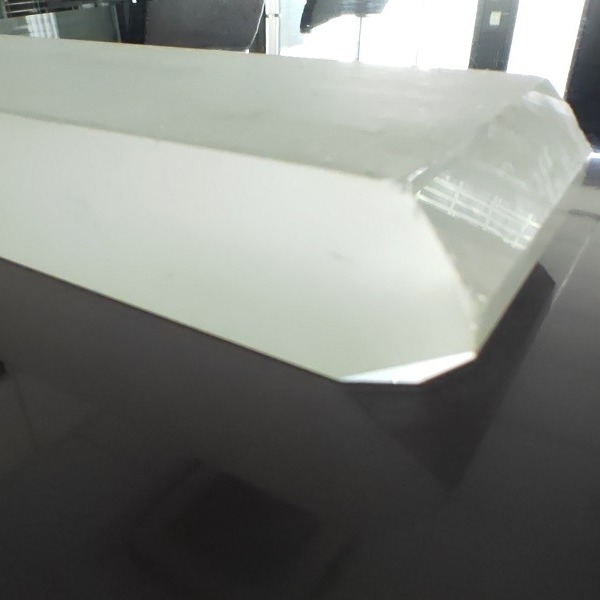

Cristal de quartz piézoélectrique synthétique |
|||
|
Angle de coupe |
X / Y/Z/AT32°/33°/35°/36°/BT/ST42.75° etc. ou par adapté aux besoins du client |
|||
|
Diamètre/taille |
3" (76.2mm) |
4" (100mm) |
6" (150mm) |
8" (200mm) |
|
Tol (±) |
<0> |
|||
|
L'épaisseur la plus mince |
minute- de 0.08mm |
minute- de 0.10mm |
minute de 0.20mm - |
minute de 0.35mm |
|
Appartement primaire |
22mm |
32mm |
42.5mm |
57.5mm ou entaille |
|
LTV (5mmx5mm) |
<1> |
|||
|
TTV |
<1> |
|||
|
Arc |
±10~±50um |
|||
|
Chaîne |
<10> |
|||
|
PLTV (<0> |
≥95% (5mm*5mm) |
|||
|
Appartement d'orientation |
Tout le disponible |
|||
|
Type extérieur |
Côté simple polonais/double côté polonais/enroulé |
|||
|
Ra latéral poli |
<0> |
|||
|
Critères d'arrière |
Le général a 0.2-0.5µm ans ou aussi adapté aux besoins du client |
|||
|
Critères de bord |
R=0.2mm ou Bullnose |
|||
|
Propriété matérielle |
ECD |
Meilleur que la catégorie 4 |
||
|
Inclusion |
Meilleur que la catégorie II |
|||
|
Q-valeur |
Meilleur que la catégorie C |
|||
|
Critères de surface de gaufrette |
Μ m des particules ¢>0.3 |
<> |
||
|
Éraflure, ébréchant |
Aucun |
|||
|
Défaut |
Aucune fissures de bord, éraflures, marques de scie, taches |
|||
|

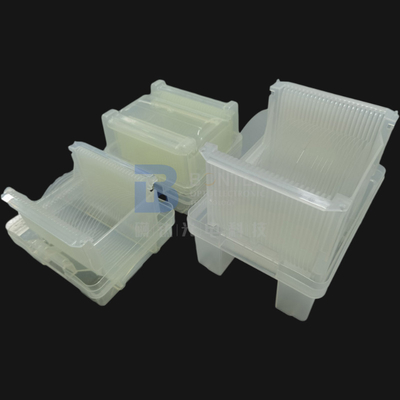

Emballage |
Boîte de quantité/gaufrette |
25pcs par boîte, semi standard |
||
Contrôle d'acceptation
- Le produit est fragile. Nous l'avons en juste proportion emballé et l'avons marqué fragile. Nous livrons par d'excellentes sociétés de messagerie domestiques et internationales pour assurer la qualité de transport.
- Après réception des marchandises, manipulez svp avec soin et vérifiez si le carton externe est en bon état. Ouvrez soigneusement le carton externe et vérifiez si les caisses d'emballage sont alignées. Prenez une photo avant que vous les enleviez.
- Veuillez ouvrir l'emballage sous vide dans une salle propre quand les produits doivent être appliqués.
- Si les produits sont trouvés endommagés pendant le messager, prenez svp une photo ou enregistrez une vidéo immédiatement. Ne prenez pas les produits endommagés hors de la boîte de empaquetage ! Contactez-nous immédiatement et nous résoudrons le problème bien.
