Au Sc coupez le quartz Crystal Blanks Single Doubly Rotated avec ZTC
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | BonTek |
| Certification: | ISO:14001 |
| Numéro de modèle: | Crystal Quartz simple |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 PCs |
|---|---|
| Prix: | Négociable |

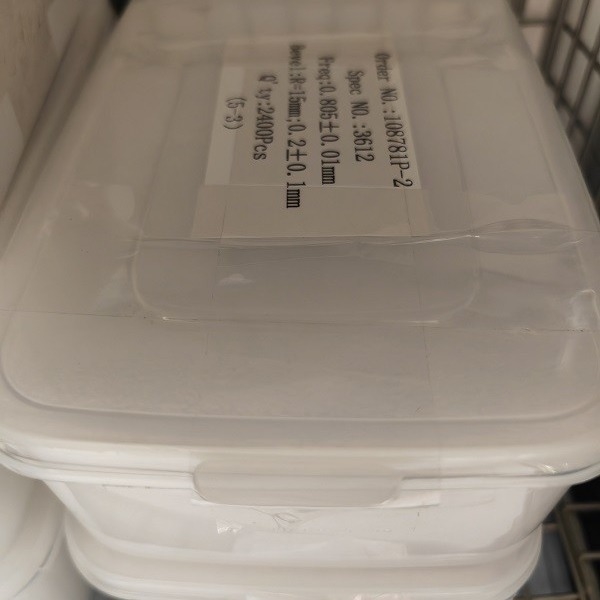

| Détails d'emballage: | La cassette/pot, a mis dans un carton avec la mousse de PE. |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 200000 PCs/mois |
|
Détail Infomation |
|||
| Produit: | Quartz cultivé | fréquence: | 0.5MHz~70MHz par graver à l'eau-forte |
|---|---|---|---|
| Rotation: | À-coupe, Sc-coupe | angle de θ: | ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
| Taille: | 10mm, 15mm ; 10×10mm etc. | Ord: | Principe fondamental ; 3ème trait ; 5ème trait |
| Surface: | #1000 (9u) ; #2000 (7u) ; #3000 (5u) ; #4000 (3u) ; Polished& a gravé à l'eau-forte le DST | Dioptrique: | Plano-convexe : 0,5 biconvexes dioptric~10 dioptriques : 10 dioptric~15 dioptriques |
| Mettre en évidence: | Au quartz Crystal Blanks de coupe de Sc,Quartz tourné simple Crystal Blanks,Quartz Crystal Piezoelectric Wafer Blanks |
||
Description de produit
Simple et doublement tourné AU Sc coupez le quartz Crystal Blanks avec ZTC
Fréquence contre la température
Sortie en cristal de fréquence en fonction de la température. La stabilité de température est des spécifications calculées dans les fractions par milliard. Le Sc a coupé le cristal peut améliorer la représentation de l'oscillateur. La raison principale est la pente de la courbe près du tournant du cristal. Généralement au même point d'inflexion, la pente de la coupe de Sc est 1/3 de la pente du à la coupe. Un autre avantage est que des coupes de Sc sont adaptées pour fonctionner au-dessus d'une zone de température plus large.
Vieillissement en cristal
Le vieillissement en cristal est un indicateur de la façon dont la fréquence de l'les changements en cristal au-dessus de sa vie. Le vieillissement en cristal est provoqué par des impuretés dans l'oscillateur. Le taux vieillissant est également mesuré en parties par milliard. Le Sc a coupé le cristal n'est pas sensible à quelques facteurs affectant le vieillissement, tel que l'effort en cristal d'installation, l'effort de électrodéposition en cristal, les changements électroniques de performance des produits, etc., et a peu d'impact sur la chaîne d'approvisionnements.
|
Orientation |
À, Sc, service informatique,…, etc. |
|
Tolérance de l'angle |
Angle de thêta : ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle : ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Taille |
Rond (3.0mm~8")/place (1.6x1.6mm~48x48mm ou plus grand)/SMD (1.2x2.4mm ci-dessus) |
|
Tolérance de taille |
±0.01mm, +/-0.005mm, +/-0.0005mm, selon la taille |
|
Fréquence |
1 mégahertz jusqu'à 54Mhz pour le principe fondamental d'À-coupe ; Jusqu'à 70Mhz par graver à l'eau-forte |
|
Appartement |
Par demandé : l'appartement sera perpendiculaire à l'axe des abscisses dans le degré ±10 |
|
Surface |
#1000 (9u) ; #2000 (7u) ; #3000 (5u) ; #4000 (3u) (sic) ; A poli (oxyde de cérium) et a gravé à l'eau-forte le DST |
|
Trait |
Principe fondamental ; Troisième trait (3ème) ; Cinquième trait (5èmes) |
|
Dioptrique |
Plano-convexe : 0,5 biconvexes dioptric~10 dioptriques : 10 dioptric~15 dioptriques |
|
Matériel |
Cristal de quartz cultivé |
|
Q-valeur |
1.8x10^6 minimum, 2.4x10^6 aux normes du CEI 3.0x10^6 |
|
ECD |
㎡ maximum de 2 /c, 10/c㎡, 30/c㎡ maximum, 100/c㎡ maximum, 300/c㎡ maximum ; Quartz balayé |
|
Inclusions |
Ia, Ib, I, II, III catégories |
|
Balayé |
Barre de Z, barre de Y, ou quartz balayé |
Contrôle d'acceptation
- Le produit est fragile. Nous l'avons en juste proportion emballé et l'avons marqué fragile. Nous livrons par d'excellentes sociétés de messagerie domestiques et internationales pour assurer la qualité de transport.
- Après réception des marchandises, manipulez svp avec soin et vérifiez si le carton externe est en bon état. Ouvrez soigneusement le carton externe et vérifiez si les caisses d'emballage sont alignées. Prenez une photo avant que vous les enleviez.
- Veuillez ouvrir l'emballage sous vide dans une salle propre quand les produits doivent être appliqués.
- Si les produits sont trouvés endommagés pendant le messager, prenez svp une photo ou enregistrez une vidéo immédiatement. Ne prenez pas les produits endommagés hors de la boîte de empaquetage ! Contactez-nous immédiatement et nous résoudrons le problème bien.
