Au quartz coupé masque la basse température gravant à l'eau-forte 0.5MHz - 70MHz
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | BonTek |
| Certification: | ISO:9001 |
| Numéro de modèle: | Alpha Quartz |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 PCs |
|---|---|
| Prix: | Négociable |

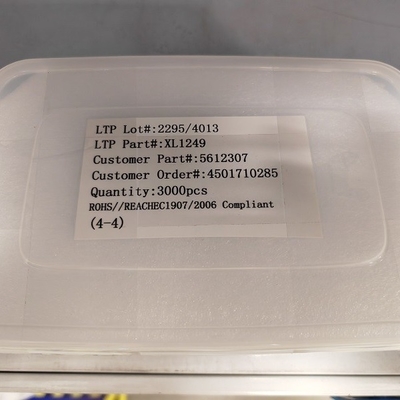

| Détails d'emballage: | La cassette/pot, a mis dans un carton avec la mousse de PE. |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 200000 PCs/mois |
|
Détail Infomation |
|||
| Produit: | Blanc de quartz | Matériel: | Quartz de basse température |
|---|---|---|---|
| fréquence: | 0.5MHz~70MHz par graver à l'eau-forte | Rotation: | À-coupe |
| Taille: | Φ10mm, 15mm, 20×20mm ou adapté aux besoins du client | Ord: | 1er trait ; 3ème trait ; 5ème trait |
| Surface: | #1000 (9u) ; #2000 (7u) ; #3000 (5u) ; #4000 (3u) (sic) ; A poli (oxyde de cérium) et a gravé à l'ea | Dioptrique: | Plano-Plano, Plano-convexe, biconvexe |
| Mettre en évidence: | Basse température aux blancs coupés de quartz,70MHz quartz Crystal Blanks,À la gaufrette piézoélectrique coupée |
||
Description de produit
Aux blancs coupés de quartz fonctionnant dans la température ambiante large
À la coupe est la coupe la plus commune, développée en 1934. Le plat contient l'axe des abscisses du cristal et est incliné par 35°15 ' de l'axe (optique) de z. La courbe de la fréquence-température est une courbe en forme de sinus avec le point d'inflexion à environ 25-35 °C. A la constante 1,661 MHz⋅mm de fréquence. [48] plus (prévue plus de 90%) de tous les cristaux sont cette variante. Utilisé pour des oscillateurs fonctionnant dans une température ambiante plus large, pour la gamme de 0,5 à 200 mégahertz ; également utilisé dans des oscillateurs contrôlés par le four. [49] sensible aux efforts mécaniques, si causé par les forces externes ou par des gradients de température.
|
Orientation |
À-coupe, etc. |
|
Tolérance de l'angle |
Angle de thêta : ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle : ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Taille |
Rond (3.0mm~8")/place (1.6x1.6mm~48x48mm ou plus grand)/SMD (1.2x2.4mm ci-dessus) |
|
Tolérance de taille |
±0.01mm, +/-0.005mm, +/-0.0005mm, selon la taille |
|
Fréquence |
1 mégahertz jusqu'à 54Mhz pour le principe fondamental d'À-coupe ; Jusqu'à 70Mhz par graver à l'eau-forte |
|
Appartement |
Par demandé : l'appartement sera perpendiculaire à l'axe des abscisses dans le degré ±10 |
|
Surface |
#1000 (9u) ; #2000 (7u) ; #3000 (5u) ; #4000 (3u) (sic) ; A poli (oxyde de cérium) et a gravé à l'eau-forte le DST |
|
Trait |
Principe fondamental ; Troisième trait (3ème) ; Cinquième trait (5èmes) |
|
Dioptrique |
Plano-convexe : 0,5 biconvexes dioptric~10 dioptriques : 10 dioptric~15 dioptriques |
|
Matériel |
Cristal de quartz cultivé |
|
Q-valeur |
1.8x10^6 minimum, 2.4x10^6 aux normes du CEI 3.0x10^6 |
|
ECD |
㎡ maximum de 2 /c, 10/c㎡, 30/c㎡ maximum, 100/c㎡ maximum, 300/c㎡ maximum ; Quartz balayé |
|
Inclusions |
Ia, Ib, I, II, III catégories |
|
Catégorie |
Barre de Z, barre de Y, ou quartz balayé |
Contrôle d'acceptation
- Le produit est fragile. Nous l'avons en juste proportion emballé et l'avons marqué fragile. Nous livrons par d'excellentes sociétés de messagerie domestiques et internationales pour assurer la qualité de transport.
- Après réception des marchandises, manipulez svp avec soin et vérifiez si le carton externe est en bon état. Ouvrez soigneusement le carton externe et vérifiez si les caisses d'emballage sont alignées. Prenez une photo avant que vous les enleviez.
- Veuillez ouvrir l'emballage sous vide dans une salle propre quand les produits doivent être appliqués.
- Si les produits sont trouvés endommagés pendant le messager, prenez svp une photo ou enregistrez une vidéo immédiatement. Ne prenez pas les produits endommagés hors de la boîte de empaquetage ! Contactez-nous immédiatement et nous résoudrons le problème bien.
