Aux blancs piézoélectriques coupés de quartz de gaufrette pour des oscillateurs de microbalances
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | BonTek |
| Certification: | ISO:9001 |
| Numéro de modèle: | Alpha Quartz |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 PCs |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | La cassette/pot, a mis dans un carton avec la mousse de PE. |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 200000 PCs/mois |
|
Détail Infomation |
|||
| Produit: | Blanc de quartz | Matériel: | quartz de α |
|---|---|---|---|
| fréquence: | 1MHz~70MHz par graver à l'eau-forte | Rotation: | À la coupe |
| Taille: | Φ8mm, 10mm, 20×20mm, adaptés aux besoins du client | Ord: | Principe fondamental ; 3ème trait ; 5ème trait |
| Surface: | #1000 (9u) ; #2000 (7u) ; #3000 (5u) ; #4000 (3u) (sic) ; A poli (oxyde de cérium) et a gravé à l'ea | Dioptrique: | Plano-Plano, Plano-convexe, biconvexe |
| Mettre en évidence: | Oscillateur aux blancs coupés de quartz,Blancs piézoélectriques de quartz de gaufrette,À la gaufrette piézoélectrique coupée 1MHz |
||
Description de produit
Aux blancs coupés de quartz utilisés dans des oscillateurs aux microbalances
les cristaux de quartz d'À-coupe sont très utilisés dans les applications s'étendant des oscillateurs aux microbalances. Une caractéristique importante des cristaux de quartz d'À-coupe est que la fréquence de résonance de tels cristaux est indépendant de la température de premier ordre, qui est souhaitable pour des applications de masse de détection et de synchronisation. Aux cristaux coupés vibrez en mode de cisaillement d'épaisseur - la tension appliquée sur la surface de coupure produit de l'effort de cisaillement à l'intérieur du cristal. Dans cet exemple, la vibration du à l'oscillateur coupé de cisaillement d'épaisseur est analysée, avec l'accent sur la réponse mécanique du système dans le domaine de fréquence. L'effet des condensateurs en série sur la résonance mécanique est également analysé. Ajouter des condensateurs en série est une technique commune pour accorder les oscillateurs à cristal.
|
Orientation |
À-coupe, etc. |
|
Tolérance de l'angle |
Angle de thêta : ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle : ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Taille |
Rond (3.0mm~8")/place (1.6x1.6mm~48x48mm ou plus grand)/SMD (1.2x2.4mm ci-dessus) |
|
Tolérance de taille |
±0.01mm, +/-0.005mm, +/-0.0005mm, selon la taille |
|
Fréquence |
1 mégahertz jusqu'à 54Mhz pour le principe fondamental d'À-coupe ; Jusqu'à 70Mhz par graver à l'eau-forte |
|
Appartement |
Par demandé : l'appartement sera perpendiculaire à l'axe des abscisses dans le degré ±10 |
|
Surface |
#1000 (9u) ; #2000 (7u) ; #3000 (5u) ; #4000 (3u) (sic) ; A poli (oxyde de cérium) et a gravé à l'eau-forte le DST |
|
Trait |
Principe fondamental ; Troisième trait (3ème) ; Cinquième trait (5èmes) |
|
Dioptrique |
Plano-convexe : 0,5 biconvexes dioptric~10 dioptriques : 10 dioptric~15 dioptriques |
|
Matériel |
Cristal de quartz cultivé |
|
Q-valeur |
1.8x10^6 minimum, 2.4x10^6 aux normes du CEI 3.0x10^6 |
|
ECD |
㎡ maximum de 2 /c, 10/c㎡, 30/c㎡ maximum, 100/c㎡ maximum, 300/c㎡ maximum ; Quartz balayé |
|
Inclusions |
Ia, Ib, I, II, III catégories |
|
Catégorie |
Barre de Z, barre de Y, ou quartz balayé |
FAQ :
- Q : Quels sont les produits vous principalement travailler dessus ?
: Nous regardons nous-mêmes en tant que spécialiste piézo-électrique en gaufrette. Nous sommes les tous premiers à travailler avec Crystal Quartz simple en Chine il y a environ 30 ans. Alors graduellement nous faisons un pas dans le domaine du verre de LiNbO3, de LiTaO3, de quartz, du LGS, du CTGS etc. En particulier, si vous recherchez un fournisseur piézo-électrique de quartz, nous sommes le choix final ! Nous exportons des millions de blancs de quartz tous les ans parce que nous maîtrisons À, de Sc et de coupes informatiques avec la précision supérieure d'angle.
- Q : Pouvez-vous accepter la personnalisation de produit ?
: Oui, naturellement. Nous pouvons fabriquer selon votre demande. En outre, nous sommes si expérimentés avec les gaufrettes piézo-électriques que nous pouvons te fournir des suggestions appropriées si vous n'êtes pas 100% sûr au sujet de votre choix. En outre, nous avons quelques gaufrettes standard en stock, vérifions svp avec nous.
Contrôle d'acceptation

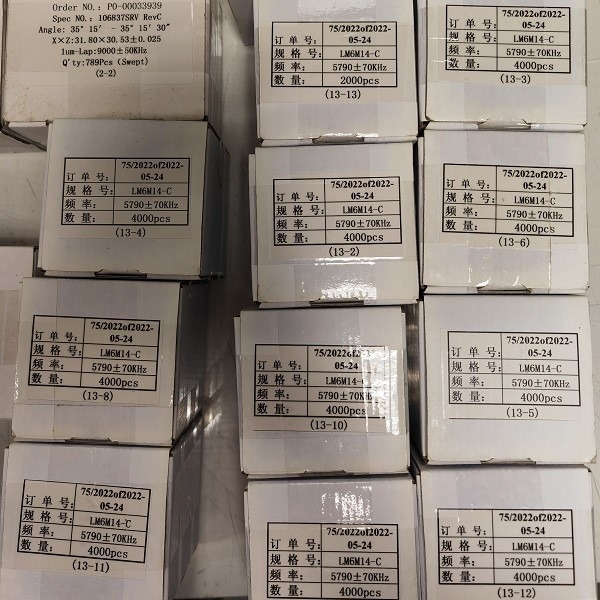

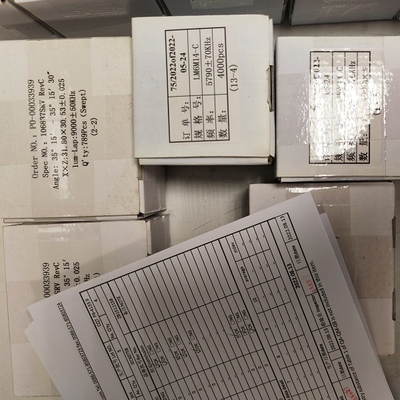

- Le produit est fragile. Nous l'avons en juste proportion emballé et l'avons marqué fragile. Nous livrons par d'excellentes sociétés de messagerie domestiques et internationales pour assurer la qualité de transport.
- Après réception des marchandises, manipulez svp avec soin et vérifiez si le carton externe est en bon état. Ouvrez soigneusement le carton externe et vérifiez si les caisses d'emballage sont alignées. Prenez une photo avant que vous les enleviez.
- Veuillez ouvrir l'emballage sous vide dans une salle propre quand les produits doivent être appliqués.
- Si les produits sont trouvés endommagés pendant le messager, prenez svp une photo ou enregistrez une vidéo immédiatement. Ne prenez pas les produits endommagés hors de la boîte de empaquetage ! Contactez-nous immédiatement et nous résoudrons le problème bien.
