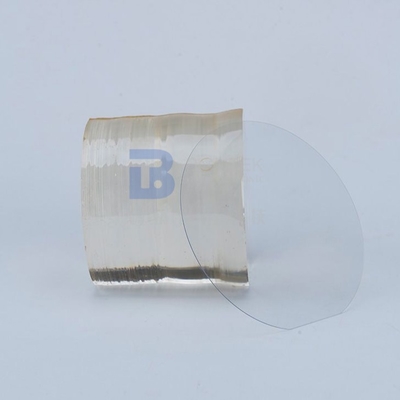

Z X a coupé des cristaux de la gaufrette LiNbO3 la catégorie qu'optique dégrossit polonais
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | BonTek |
| Certification: | ISO:9001, ISO:14001 |
| Numéro de modèle: | LiNbO3 (LNC) |
Conditions de paiement et expédition:
| Quantité de commande min: | 2 PCS |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Paquet de pot de cassette, fermé sous vide |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10000 PCS/Month |
|
Détail Infomation |
|||
| Matériel: | LiNbO3 Crystal Wafer | Type: | Catégorie optique |
|---|---|---|---|
| Diamètre: | 4inch, 6inch, 8 pouces | Orientation: | X-coupe, Z-coupe |
| Épais: | 350um, 500um | Type extérieur: | Polonais de les deux côtés |
| Rugosité: | Angström Ra<5 | Application: | Circuit optique |
| Mettre en évidence: | X a coupé la gaufrette LiNbO3,Les deux côtés polissent les cristaux LiNbO3,LiNbO3 optique Crystal Wafer |
||
Description de produit
Catégorie optique de gaufrette de cristaux de la X-coupe LiNbO3 de Z-coupe polonais de les deux côtés
La vitesse de son pour les vagues longitudinales dans LiNbO3 propageant le long des principales haches est pour la Z-direction, 7.271*10^5 cm/s ; pour la Y-direction, 6.549*10^5 cm/s ; et pour la X-direction, 6.580*10^5 cm/s.32, 43,44 s'appliquant ces valeurs au cas d'un cristal de la Y-coupe LNO de 10*10*0.5 mm3, le mode extensional d'épaisseur devrait apparaître à 6,58 mégahertz. La crête observée la plus étroite est centrée à une fréquence légèrement inférieure de 6,34 mégahertz, qui peuvent être expliqués par suite de l'effet de fixage des aluminium de Metglas. Les résonances extensional calculées de longueur le long des directions de X et de Z (327,5 kilohertz et 363,5 kilohertz, respectivement) peuvent être attribuées aux crêtes ont observé à 314 kilohertz et à 355 kilohertz.
|
Matériel |
gaufrette de 4inch 6inch 8inch LiNbO3 LNC |
|
Orientation |
Z-coupe ou X-coupe |
|
Finition extérieure |
Double poli de côtés (DLP/SLP/SSP/DSP tout disponible) |
|
Épaisseur |
0.35mm, 0.50mm, 1.00mm |
|
TTV |
< 5=""> |
|
ARC |
± 30um |
|
Chaîne |
< 40=""> |
|
Appartements d'orientation |
Entaille semi standard |
|
Ra latéral poli |
Ra de rugosité<5a> |
|
Critères d'arrière |
Ra de rugosité : 0.5-1.0µm GC#1000 |
|
Arrondissage de bord |
Conforme avec SEMI la norme M1.2/référez-vous à IEC62276 |
|
Crystal Sturucture |
Trigone, groupe d'espace R3c, groupe de point 3m |
|
Point de fusion |
1253℃ |
|
Dureté de Mohs |
5 |
|
Densité |
4.64g/cm3 |
|
Deliquescence |
Aucun |
|
Homogénéité optique |
~5x10-5/cm |
|
Chaîne de transparent |
420-5200nm |
|
Coefficient d'absorption |
~0.1%/cm @1064nm |
|
Indices de réfraction @1064nm |
Ne =2.146, non = 2.220@1300nm Ne =2.156, non = 2.232@1064nm Ne =2.203, non = 2.286@632.8nm |
|
Coefficients de dilatation thermique (à℃ 25) |
//a, 2.0x10-6/K //a, 2.2x10-6/K |
|
Coefficients de conduction thermique |
38 W/m/K à 25℃ |
|
Coefficients optiques thermiques |
dno/dT =-0.874/K de X 10-6à1.4μm dne/dT =39.073/K de X 10-6à1.4μm |
|
Les équations de Sellmeier (λ dans le μm) |
aucun 2=4.9048+0.11768/(λ2-0,04750)-0.027169λ2 Ne 2=4.5820+0.099169/(λ2-0,04443)-0.02195λ2 |
Contrôle d'acceptation
- Le produit est fragile. Nous l'avons en juste proportion emballé et l'avons marqué fragile. Nous livrons par d'excellentes sociétés de messagerie domestiques et internationales pour assurer la qualité de transport.
- Après réception des marchandises, manipulez svp avec soin et vérifiez si le carton externe est en bon état. Ouvrez soigneusement le carton externe et vérifiez si les caisses d'emballage sont alignées. Prenez une photo avant que vous les enleviez.
- Veuillez ouvrir l'emballage sous vide dans une salle propre quand les produits doivent être appliqués.
- Si les produits sont trouvés endommagés pendant le messager, prenez svp une photo ou enregistrez une vidéo immédiatement. Ne prenez pas les produits endommagés hors de la boîte de empaquetage ! Contactez-nous immédiatement et nous résoudrons le problème bien.
