Larges applications optiques de Sapphire Single Crystal Wafer For IR de transmission
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | BonTek |
| Certification: | ISO:9001 |
| Numéro de modèle: | Saphir (Al2O3) |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 morceaux |
|---|---|
| Prix: | Négociable |

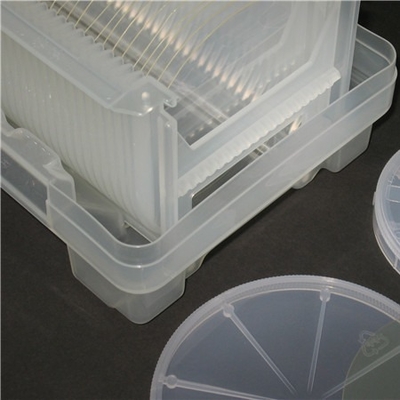

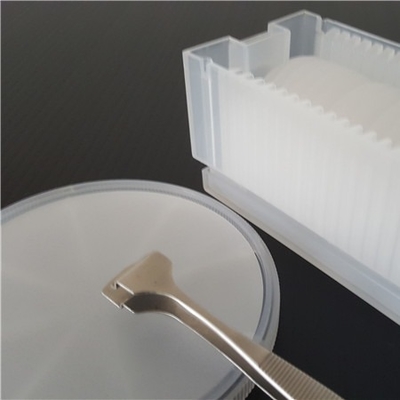

| Détails d'emballage: | Cassette, pot, paquet de film |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10000 morceaux/mois |
|
Détail Infomation |
|||
| Matériel: | Sapphire Wafer | Type: | Monocristal |
|---|---|---|---|
| Application: | orward semblant infrarouge | Méthode de croissance: | Cristallisation horizontalement dirigée (HDC) |
| Point de fusion: | 2040 degrés de C | Module de Young (e): | 335 GPa |
| Module (G) de cisaillement: | 148,1 GPa | Module de compressibilité (K): | 240 GPa |
| Mettre en évidence: | Large transmission Crystal Wafer simple,Cristal de saphir de 335 GPa,Crystal Wafer simple |
||
Description de produit
Large transmission Sapphire Wafer de longévité élevée pour des applications optiques d'IR
Le saphir est employé pour sa résistance de longévité et d'érosion/à la corrosion, souvent en combination avec la capacité de résister au feu vif tout en ayant une gamme de transmission très large. Les applications incluent :
· Windows - fenêtres de FLIR (infrarouge tourné vers l'avenir) pour des capteurs et d'autres optique. La clarté optique sur un large domaine spectral combine avec la longévité dans cette application.
· Windows - pour la résistance à l'érosion dans le sel et les environnements de soufflement de sable, le saphir est employé dans les fenêtres conventionnelles et les formes de dôme au lieu de des matériaux de transmission plus mous et plus fragiles d'IR.
· Lampes de contre-mesures - des lampes flash de saphir sont utilisées dans IRCM (contre-mesures à infrarouge). La représentation à hautes températures du saphir est combinée avec le large domaine spectral dans cette application.
PROPRIÉTÉS OPTIQUES
|
Transmission |
0,17 à 5,5 um |
|
Indice de réfraction |
1,75449 (o) 1,74663 (e) à 1,06 um |
|
Perte de réflexion |
à 1,06 microns (2 surfaces) pour o-Ray - 11,7% ; pour e-Ray - 14,2% |
|
Index d'absorption |
0,3 x 10-3 cm-1 à 2,4 um |
|
dN/dT |
13,7 x 10-6 à 5,4 um |
|
dn/dm = 0 |
1,5 um |
|
Orientation |
R-avion, C-avion, Un-avion, M-avion ou une orientation spécifique |
|
Tolérance d'orientation |
± 0.3° |
|
Diamètre |
2 pouces, 3 pouces, 4 pouces, 6 pouces, 8 pouces ou d'autres |
|
Tolérance de diamètre |
0.1mm 2 pouces, 0.2mm 3 pouces, 0.3mm 4 pouces, 0.5mm 6 pouces |
|
Épaisseur |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm ou d'autres ; |
|
Tolérance d'épaisseur |
25μm |
|
Longueur plate primaire |
16.0±1.0mm 2 pouces, 22.0±1.0mm 3 pouces, 30.0±1.5mm 4 pouces, 47.5/50.0±2.0mm 6 pouces |
|
Orientation plate primaire |
± 0.2° du l'Un-avion (1 1-2 0) ; C-avion (0 0-0 1) ± 0.2°, C-axe projeté 45 +/- 2° |
|
TTV |
≤10µm 2 pouces, ≤15µm 3 pouces, ≤20µm 4 pouces, ≤25µm 6 pouces |
|
ARC |
≤10µm 2 pouces, ≤15µm 3 pouces, ≤20µm 4 pouces, ≤25µm 6 pouces |
|
Front Surface |
Epi-poli (Ra< 0=""> |
|
Surface arrière |
La terre fine (Ra=0.6μm~1.4μm) ou Epi-poli |
|
Emballage |
Emballé dans un environnement de pièce propre de la classe 100 |
Contrôle d'acceptation
1. Le produit est fragile. Nous l'avons en juste proportion emballé et l'avons marqué fragile. Nous livrons par d'excellentes sociétés de messagerie domestiques et internationales pour assurer la qualité de transport.
2. Après réception des marchandises, manipulez svp avec soin et vérifiez si le carton externe est en bon état. Ouvrez soigneusement le carton externe et vérifiez si les caisses d'emballage sont alignées. Prenez une photo avant que vous les enleviez.
3. Veuillez ouvrir l'emballage sous vide dans une salle propre quand les produits doivent être appliqués.
4. Si les produits sont trouvés endommagés pendant le messager, prenez svp une photo ou enregistrez une vidéo immédiatement. Ne prenez pas les produits endommagés hors de la boîte de empaquetage ! Contactez-nous immédiatement et nous résoudrons le problème bien.
