Gaufrettes piézoélectriques de Langasite pour des filtres actionnant chacun des deux aux vagues en vrac et aux vagues extérieures
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | BonTek |
| Certification: | ISO:9001, ISO:14001 |
| Numéro de modèle: | Gaufrettes de Langasite |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 PCS |
|---|---|
| Prix: | Négociable |

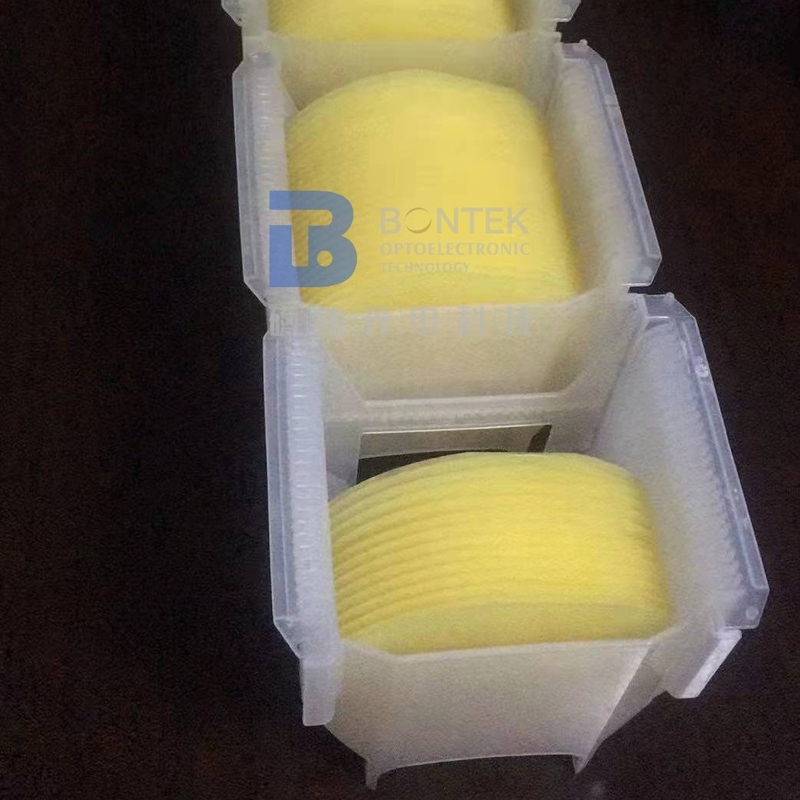

| Détails d'emballage: | Paquet de pot de cassette, fermé sous vide |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 5000 PCs/mois |
|
Détail Infomation |
|||
| Matériel: | Gaufrettes de Langasite | Facteur d'accouplement électromécanique: | 15,8 |
|---|---|---|---|
| Fréquence espaçant Δf, %: | 0,90 | Coupez, A1: | 138.5° ± 0.1° |
| Coupez, A2: | 26.7° ± 0.1° | Diamètre: | 100mm ±0.25mm |
| Épaisseur: | 0.5mm ±0.03mm | Vitesse Vef de SCIE: | (0º, º 140 º, 25) 2756 m/s |
| Mettre en évidence: | Gaufrettes piézo-électriques de Langasite,Gaufrette piézoélectrique de SCIE,Et gaufrettes de Langasite de vagues extérieures |
||
Description de produit
Gaufrettes piézoélectriques de Langasite pour des filtres actionnant chacun des deux aux vagues en vrac et aux vagues extérieures

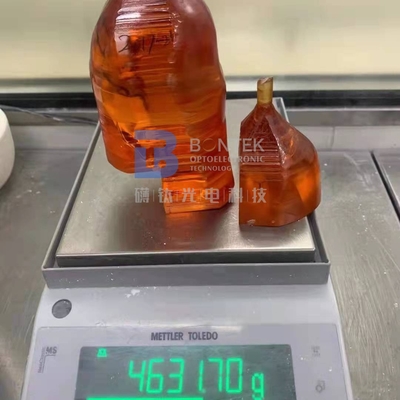

Le cristal de LGS est un cristal multifonctionnel. L'interaction entre l'effet électro-optique et la rotation optique dans le cristal fonctionnel a été considérée et étudiée, et elle peut être employée comme cristal électro-optique.
L'application la plus prometteuse du langasite en cristal est les substrats piézoélectriques pour des filtres actionnant chacun des deux aux vagues en vrac (BAW) et aux vagues extérieures (SCIE). Les propriétés piézoélectriques de base de différents cristaux fonctionnant aux vagues en vrac sont représentées et comparées dans le beow de Tableau.
|
Gaufrette de Langasite, YXIs /0/140/25 |
Tolérance |
|
|
Coupez l'angle, A1 |
138.5°/140° |
± 0.1° |
|
Coupez l'angle, A2 |
26.7°/25° |
± 0.1° |
|
Diamètre |
100mm |
±0.25mm |
|
Épaisseur |
0.50mm |
±0.03mm |
|
F1 plat primaire, millimètre |
32.0mm |
±2.50mm |
|
F2 plat secondaire, millimètre |
11.0mm |
±2.00mm |
|
Front Side |
Ra poli < 1=""> |
|
|
Arrière |
Enroulé, 0,4 um < Ra=""> |
|
|
Planéité |
< 10=""> |
|
|
Éraflures, fissures, contamination, d'autres (fossettes, puits. peau d'orange) |
Aucun tels défauts par inspection visuelle |
|
|
Puces de bord |
Longueur de corde < 0=""> périphérique de profondeur radiale < 1=""> aucune puces par inspection visuelle |
|
|
Cristaux |
Facteur d'accouplement électromécanique K, % (BAW) | Fréquence espaçant Δf, % | Q-facteur Q, ×103 | Coefficient TFC, ×10-6/â de fréquence de la température |
|
Quartz SiO2 |
7,0 | 0,25 | 100 | 0,5 |
|
Langasite La3GA5SiO14 |
15,8 | 0,90 | 50 | 1,6 |
|
Tétraborate de lithium Li2B4O7 |
24,0 | 4,00 | 10 | 6,0 |
|
Tantalate de lithium LiTaO3 |
47,0 | 7,00 | 2 | 4,0 |
FAQ :
- Q : Quels sont les produits vous principalement travailler dessus ?
: Nous regardons nous-mêmes en tant que spécialiste piézo-électrique en gaufrette. Nous sommes les tous premiers à travailler avec Crystal Quartz simple en Chine il y a environ 30 ans. Alors graduellement nous faisons un pas dans le domaine du verre de LiNbO3, de LiTaO3, de quartz, du LGS, du CTGS etc. En particulier, si vous recherchez un fournisseur piézo-électrique de quartz, nous sommes le choix final ! Nous externalisons des millions de blancs de quartz tous les ans parce que nous maîtrisons À, de Sc et de coupes informatiques avec la précision supérieure d'angle.
- Q : Pouvez-vous accepter la personnalisation de produit ?
: Oui, naturellement. Nous pouvons fabriquer selon votre demande. En outre, nous sommes si expérimentés avec les gaufrettes piézo-électriques que nous pouvons te fournir des suggestions appropriées si vous n'êtes pas 100% sûr au sujet de votre choix. En outre, nous avons quelques gaufrettes standard en stock, vérifions svp avec nous.
- Q : Pouvez-vous livrer les marchandises par l'intermédiaire de notre agent de messager ?
: Oui, nous vous proposerions pour aller avec l'agent de messager que vous êtes le plus familiarisé avec (DHL, Fedex, UPS etc.). Nous pouvons nous transporter par l'intermédiaire de votre compte. Et, naturellement, nous emballerons les produits sans risque dans la taille acceptable pour vous aider à épargner les frais de transport. Si vous avez besoin de nous pour prendre soin du fret, ce n'est également pas un problème. Nous avons également la bonne remise avec les sociétés de messager internationales.
- Q : Comment pouvez-vous obtenez-vous nous garantir ce qui nous voulons sans risque ?
: Les produits de gaufrette sont fragiles et parfois chers. La dernière chose, comme le fabricant, nous voulons voir est les produits que nous faisons avons été endommagés pendant le messager. En conséquence, nous emballerons les gaufrettes en juste proportion et les mettrons dans un carton approprié rempli d'éponge de tampon. Cependant, les accidents sont inévitables parfois. Ainsi, suivez svp les étapes « de contrôle d'acceptation » montrées dans les dessins ci-dessous. Si produit non désiré, nous donnera le remplissage ou le remboursera si vous suivez les étapes de vérification.
Contrôle d'acceptation
- Le produit est fragile. Nous l'avons en juste proportion emballé et l'avons marqué fragile. Nous livrons par d'excellentes sociétés de messagerie domestiques et internationales pour assurer la qualité de transport.
- Après réception des marchandises, manipulez svp avec soin et vérifiez si le carton externe est en bon état. Ouvrez soigneusement le carton externe et vérifiez si les caisses d'emballage sont alignées. Prenez une photo avant que vous les enleviez.
- Veuillez ouvrir l'emballage sous vide dans une salle propre quand les produits doivent être appliqués.
- Si les produits sont trouvés endommagés pendant le messager, prenez svp une photo ou enregistrez une vidéo immédiatement. Ne prenez pas les produits endommagés hors de la boîte de empaquetage ! Contactez-nous immédiatement et nous résoudrons le problème bien.
