Z-coupe piézoélectrique adaptée aux besoins du client 36Y-Cut de Ring Orientation de gaufrette de niobate de lithium de taille
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | BonTek |
| Certification: | ISO:9001, ISO:14001 |
| Numéro de modèle: | Niobate de lithium (LiNbO3) |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 PCS |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet de pot de cassette, fermé sous vide |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10000 PCs/mois |
|
Détail Infomation |
|||
| Produit: | Anneau piézoélectrique LiNbO3 | Catégorie: | Qualité optique / SAW |
|---|---|---|---|
| Orientation: | X, Z, 36Y, etc. | Diamètre extérieur: | 5mm ~ 150mm |
| Diamètre intérieur: | 2mm ~ 100mm | Épaisseur: | 0,35 / 0,50 / 1,00 / 2,00mm |
| Surface: | Polissage double face, recouvrement double face | Ra Rugosité: | Ra <1nm |
| Surligner: | Z-coupe piézoélectrique de gaufrette,Gaufrette adaptée aux besoins du client de niobate de lithium de taille,Gaufrette piézoélectrique 36Y-cut |
||
Description de produit

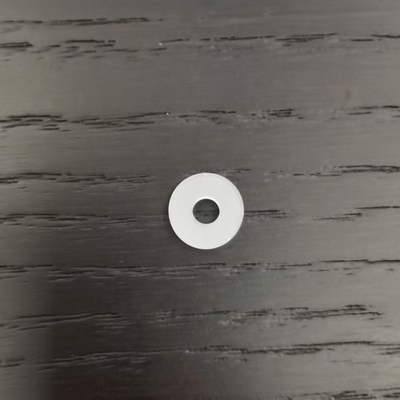

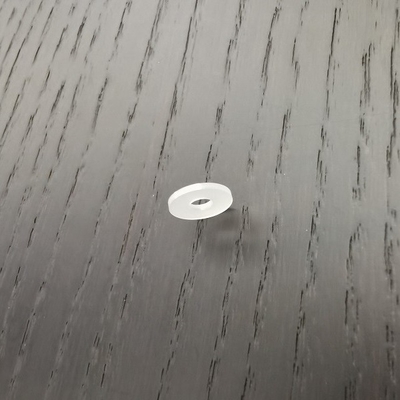

Z-coupe piézoélectrique adaptée aux besoins du client 36Y-cut d'orientation d'anneau de gaufrette de niobate de lithium de taille
Le cristal de niobate de lithium a les avantages du coefficient électrooptique élevé, de la fenêtre transparente optique large et de la qualité optique élevée. Le cristal de niobate de lithium est le matériel préféré pour la modulation optique et la modulation de Q dans les bandes proche-infrarouges et infrarouges. Pour le modulateur électrooptique, la biréfringence résiduelle de la z-coupe zéro en cristal d'objets exposés et la biréfringence résiduelle différente de zéro de X-coupe le long de la direction de la propagation légère, avec le coefficient électrooptique efficace maximum. Pour des commutateurs de Q, le cristal est typiquement z-coupe, avec la biréfringence résiduelle zéro et un champ électrique transversal agissant en direction de la propagation légère. L'anneau piézoélectrique dans LN a un inconvénient aux taux élevés de répétition, mais cet inconvénient peut être surmonté dans une certaine mesure par une conception de atténuation piézoélectrique appropriée.
BonTek peut adapter LiNbO3 ou anneau aux besoins du client piézoélectrique de cristal de quartz pour vous. Nous fabriquons des dizaines de milliers de ces anneaux piézo-électriques pour plusieurs sociétés autour du monde pendant les 20 dernières années.
|
Matériel |
LiNbO3 gaufrette, anneau piézo-électrique |
|
Orientation |
X / Z/Y41 °/Y64 °/Y128 °/YZ/YX ou adapté aux besoins du client |
|
Diamètre extérieur |
5mm | 150mm |
|
Diamètre intérieur |
2mm | 100mm |
|
Finition extérieure |
Poli simple ou double de côtés (DLP/SLP/SSP/DSP tout disponible) |
|
Épaisseur |
0.35 / 0,50/1,00/3,00 + millimètre |
|
TTV |
< 1=""> |
|
ARC |
± (25µm ~40um) |
|
Chaîne |
<> |
| Nettoyage
|
Pièce propre de la classe 1000 |
|
PLTV (<0> |
<1> ≥98%(5mm*5mm)aveclebordde2mmexclu |
|
Bord |
Compl't avec SEMI M1.2@with GC800# .regular à C a dactylographié |
|
Appartements |
disponible, par demande |
|
Ra latéral poli |
Ra de rugosité<> |
|
Critères d'arrière |
Ra de rugosité : 0.5-1.0µm GC#1000 |
|
Arrondissage de bord |
Conforme avec SEMI la norme M1.2/référez-vous à IEC62276 |
|
Fissures, marques de scie, taches |
Aucun |
|
Transmission |
0.32 - 5.2um (épaisseur 6mm) |
|
Indice de réfraction |
no=2.237, ne=2.158 @633nm |
|
Perte de réflexion |
14,6% @633nm |
|
Point de fusion (℃) |
1250 |
|
Densité |
4,64 g/cm3 |
|
Dureté de Mohs |
5 |
|
Module de Young |
170 GPa |
|
Coefficient non linéaire |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
|
Module de cisaillement |
68 PGa |
|
Module de compressibilité |
112 GPa |
|
Dilatation thermique |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
| Matériel | Catégorie (piézo-électrique/optique) de Crystal Quartz Blanks simple |
| Q-valeur synthétique | 1.8×10^6 minimum, 2.4×10^6, 3.0×10^6 (normes du CEI) |
| Densité de la Manche gravure à l'eau forte (ECD) | 2/cm2, 10/cm2, 30/cm2, 100/cm2, 300/cm2 ; Quartz balayé (normes du CEI) |
| Densité d'inclusions | Ia, Ib, I, II, III catégories (normes du CEI) |
| Angle de coupe | X / Y/Z/AT32°/33°/35°/36°/BT/ST42.75° etc. |
| Diamètre extérieur | 3mm | 200mm |
| Diamètre intérieur | 1mm | 100mm |
| Épaisseur | 0.1mm | 10mm |
| Appartement d'orientation | Au besoin, ou crayon marqué |
| Finition extérieure | Le double côté enroulé et double latéral a poli |
| Ra latéral poli | <0> |
| Critères d'arrière | Le général a 0.2-0.5µm ans ou aussi adapté aux besoins du client |
FAQ :
- Q : Quels sont les produits vous principalement travailler dessus ?
: Nous regardons nous-mêmes en tant que spécialiste piézo-électrique en gaufrette. Nous sommes les tous premiers à travailler avec Crystal Quartz simple en Chine il y a environ 30 ans. Alors graduellement nous faisons un pas dans le domaine du verre de LiNbO3, de LiTaO3, de quartz, du LGS, du CTGS etc. En particulier, si vous recherchez un fournisseur piézo-électrique de quartz, nous sommes le choix final ! Nous externalisons des millions de blancs de quartz tous les ans parce que nous maîtrisons À, de Sc et de coupes informatiques avec la précision supérieure d'angle.
- Q : Pouvez-vous accepter la personnalisation de produit ?
: Oui, naturellement. Nous pouvons fabriquer selon votre demande. En outre, nous sommes si expérimentés avec les gaufrettes piézo-électriques que nous pouvons te fournir des suggestions appropriées si vous n'êtes pas 100% sûr au sujet de votre choix. En outre, nous avons quelques gaufrettes standard en stock, vérifions svp avec nous.
- Q : Pouvez-vous livrer les marchandises par l'intermédiaire de notre agent de messager ?
: Oui, nous vous proposerions pour aller avec l'agent de messager que vous êtes le plus familiarisé avec (DHL, Fedex, UPS etc.). Nous pouvons nous transporter par l'intermédiaire de votre compte. Et, naturellement, nous emballerons les produits sans risque dans la taille acceptable pour vous aider à épargner les frais de transport. Si vous avez besoin de nous pour prendre soin du fret, ce n'est également pas un problème. Nous avons également la bonne remise avec les sociétés de messager internationales.
- Q : Comment pouvez-vous obtenez-vous nous garantir ce qui nous voulons sans risque ?
: Les produits de gaufrette sont fragiles et parfois chers. La dernière chose, comme le fabricant, nous voulons voir est les produits que nous faisons avons été endommagés pendant le messager. En conséquence, nous emballerons les gaufrettes en juste proportion et les mettrons dans un carton approprié rempli d'éponge de tampon. Cependant, les accidents sont inévitables parfois. Ainsi, suivez svp les étapes « de contrôle d'acceptation » montrées dans les dessins ci-dessous. Si produit non désiré, nous donnera le remplissage ou le remboursera si vous suivez les étapes de vérification.
- Q : Pouvons-nous visiter votre usine ?
: Sûr. L'inspection du travail du travail est importante pour l'achat de grande quantité et la coopération à long terme. Est la discussion face à face avec ce que nous en grande partie sûrs. Pendant les dernières années, les célébrités autour du monde ont été témoin de notre progrès dans l'habillage d'usine. De nos jours, en raison de la pandémie Covid-19, nous avons également eu l'expérience de la vidéoconférence avec les acheteurs globaux.
Contrôle d'acceptation
- Le produit est fragile. Nous l'avons en juste proportion emballé et l'avons marqué fragile. Nous livrons par d'excellentes sociétés de messagerie domestiques et internationales pour assurer la qualité de transport.
- Après réception des marchandises, manipulez svp avec soin et vérifiez si le carton externe est en bon état. Ouvrez soigneusement le carton externe et vérifiez si les caisses d'emballage sont alignées. Prenez une photo avant que vous les enleviez.
- Veuillez ouvrir l'emballage sous vide dans une salle propre quand les produits doivent être appliqués.
- Si les produits sont trouvés endommagés pendant le messager, prenez svp une photo ou enregistrez une vidéo immédiatement. Ne prenez pas les produits endommagés hors de la boîte de empaquetage ! Contactez-nous immédiatement et nous résoudrons le problème bien.
