8 gaufrette de pouce LiNbO3 128 degrés de Y-coupe et Z-coupe pour des dispositifs de traitement des ondes acoustiques de surface
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | BonTek |
| Certification: | ISO:9001, ISO:14001 |
| Numéro de modèle: | Niobate de lithium (LiNbO3) |
Conditions de paiement et expédition:
| Quantité de commande min: | 2 PCS |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet de pot de cassette, fermé sous vide |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10000 PCs/mois |
|
Détail Infomation |
|||
| Matériel: | Gaufrette LiNbO3 | Catégorie: | SCIE, Optique |
|---|---|---|---|
| Diamètre: | 8 pouces | Orientation: | Coupe en Z, coupe 128Y |
| Épaisseur: | 350um, 500um, 1000um | Surface: | DSP, SSP |
| Rugosité: | Ra<1nm | Application: | Filtre SAW, transducteur ultrasonique |
| Surligner: | 8 gaufrette de pouce LiNbO3,Gaufrette de niobate de lithium de SCIE,Gaufrette LiNbO3 optique |
||
Description de produit

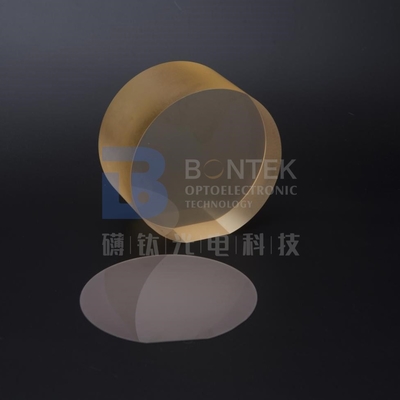

Grand diamètre gaufrettes 128°Y-cut de 8 pouces LiNbO3 et Z-coupe pour des dispositifs de traitement des ondes acoustiques de surface
Le niobate de lithium (LiNbO3) est cristal translucide sans couleur ou légèrement jaunâtre, avec la structure hexagonale de R3C, densité de 4.64×10^3kg/m3, dureté de Mohs de 5~5.5, le point de fusion de 1253℃, la température de curie à 1210℃. Le monocristal de niobate de lithium est un genre de ferroélectrique avec le coefficient de accouplement électromécanique élevé et la basse perte de propagation, qui peuvent être employés pour faire des dispositifs d'onde acoustique extérieure (SCIE) avec la largeur de bande jusqu'à 50%. Les propriétés d'onde acoustique extérieure (SCIE) des matériaux du monocristal LiNbO3 sont étroitement liées à sa direction d'orientation et de propagation. Selon la direction coupée différente d'angle et de propagation, sa vitesse de propagation de SCIE est 3400~4000m/s, le coefficient de accouplement électromécanique est 0%~5.6%, et le coefficient de température est -1.1~-95.6 (10^-6/℃).
L'objectif de développement du niobate de lithium (LiNbO3) car la SCIE de prochaine génération et le matériel optique est toujours de produire des gaufrettes de plus grand diamètre pour répondre aux exigences du fabricant. BonTek voit la tendance et partage la valeur, présentant des gaufrettes de 8 pouces LN pour 128°Y-cut et Z-coupe, des gaufrettes de 6 pouces LN pour tous les angles coupés !
|
Matériel |
8" gaufrette de niobate de lithium |
|
Orientation |
Z-coupe ou Y128°-cut |
|
Finition extérieure |
Poli simple ou double de côtés (DLP/SLP/SSP/DSP tout disponible) |
|
Épaisseur |
0.35mm, 0.50mm, 1.00mm |
|
TTV |
< 5=""> |
|
ARC |
± 40um |
|
Chaîne |
< 80=""> |
|
Appartements d'orientation |
Entaille semi standard |
|
Ra latéral poli |
Ra de rugosité<10a> |
|
Critères d'arrière |
Ra de rugosité : 0.5-1.0µm GC#1000 |
|
Arrondissage de bord |
Conforme avec SEMI la norme M1.2/référez-vous à IEC62276 |
|
Crystal Sturucture |
Trigone, groupe d'espace R3c, groupe de point 3m |
|
Point de fusion |
1253℃ |
|
Dureté de Mohs |
5 |
|
Densité |
4.64g/cm3 |
|
Deliquescence |
Aucun |
|
Homogénéité optique |
~5x10-5/cm |
|
Chaîne de transparent |
420-5200nm |
|
Coefficient d'absorption |
~0.1%/cm @1064nm |
|
Indices de réfraction @1064nm |
Ne =2.146, non = 2.220@1300nm Ne =2.156, non = 2.232@1064nm Ne =2.203, non = 2.286@632.8nm |
|
Coefficients de dilatation thermique (à℃ 25) |
//a, 2.0x10-6/K //a, 2.2x10-6/K |
|
Coefficients de conduction thermique |
38 W/m/K à 25℃ |
|
Coefficients optiques thermiques |
dno/dT =-0.874/K de X 10-6à1.4μm dne/dT =39.073/K de X 10-6à1.4μm |
|
Les équations de Sellmeier (λ dans le μm) |
aucun 2=4.9048+0.11768/(λ2-0,04750)-0.027169λ2 Ne 2=4.5820+0.099169/(λ2-0,04443)-0.02195λ2 |
FAQ :
- Q : Quels sont les produits vous principalement travailler dessus ?
: Nous regardons nous-mêmes en tant que spécialiste piézo-électrique en gaufrette. Nous sommes les tous premiers à travailler avec Crystal Quartz simple en Chine il y a environ 30 ans. Alors graduellement nous faisons un pas dans le domaine du verre de LiNbO3, de LiTaO3, de quartz, du LGS, du CTGS etc. En particulier, si vous recherchez un fournisseur piézo-électrique de quartz, nous sommes le choix final ! Nous externalisons des millions de blancs de quartz tous les ans parce que nous maîtrisons À, de Sc et de coupes informatiques avec la précision supérieure d'angle.
- Q : Pouvez-vous accepter la personnalisation de produit ?
: Oui, naturellement. Nous pouvons fabriquer selon votre demande. En outre, nous sommes si expérimentés avec les gaufrettes piézo-électriques que nous pouvons te fournir des suggestions appropriées si vous n'êtes pas 100% sûr au sujet de votre choix. En outre, nous avons quelques gaufrettes standard en stock, vérifions svp avec nous.
- Q : Pouvez-vous livrer les marchandises par l'intermédiaire de notre agent de messager ?
: Oui, nous vous proposerions pour aller avec l'agent de messager que vous êtes le plus familiarisé avec (DHL, Fedex, UPS etc.). Nous pouvons nous transporter par l'intermédiaire de votre compte. Et, naturellement, nous emballerons les produits sans risque dans la taille acceptable pour vous aider à épargner les frais de transport. Si vous avez besoin de nous pour prendre soin du fret, ce n'est également pas un problème. Nous avons également la bonne remise avec les sociétés de messager internationales.
- Q : Comment pouvez-vous obtenez-vous nous garantir ce qui nous voulons sans risque ?
: Les produits de gaufrette sont fragiles et parfois chers. La dernière chose, comme le fabricant, nous voulons voir est les produits que nous faisons avons été endommagés pendant le messager. En conséquence, nous emballerons les gaufrettes en juste proportion et les mettrons dans un carton approprié rempli d'éponge de tampon. Cependant, les accidents sont inévitables parfois. Ainsi, suivez svp les étapes « de contrôle d'acceptation » montrées dans les dessins ci-dessous. Si produit non désiré, nous donnera le remplissage ou le remboursera si vous suivez les étapes de vérification.
- Q : Pouvons-nous visiter votre usine ?
: Sûr. L'inspection du travail du travail est importante pour l'achat de grande quantité et la coopération à long terme. Est la discussion face à face avec ce que nous en grande partie sûrs. Pendant les dernières années, les célébrités autour du monde ont été témoin de notre progrès dans l'habillage d'usine. De nos jours, en raison de la pandémie Covid-19, nous avons également eu l'expérience de la vidéoconférence avec les acheteurs globaux.
Contrôle d'acceptation
- Le produit est fragile. Nous l'avons en juste proportion emballé et l'avons marqué fragile. Nous livrons par d'excellentes sociétés de messagerie domestiques et internationales pour assurer la qualité de transport.
- Après réception des marchandises, manipulez svp avec soin et vérifiez si le carton externe est en bon état. Ouvrez soigneusement le carton externe et vérifiez si les caisses d'emballage sont alignées. Prenez une photo avant que vous les enleviez.
- Veuillez ouvrir l'emballage sous vide dans une salle propre quand les produits doivent être appliqués.
- Si les produits sont trouvés endommagés pendant le messager, prenez svp une photo ou enregistrez une vidéo immédiatement. Ne prenez pas les produits endommagés hors de la boîte de empaquetage ! Contactez-nous immédiatement et nous résoudrons le problème bien.
