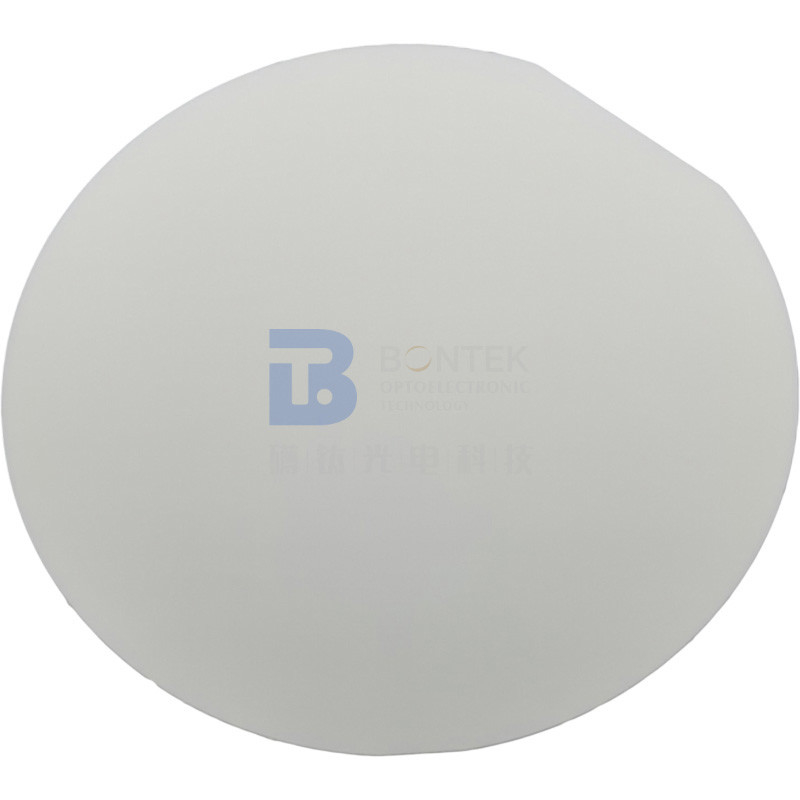

Y-coupe simple de X-coupe de Φ100mm 0.5mm Crystal Quartz Wafer pour le capteur de pression
Détails sur le produit:
Lieu d'origine: | LA CHINE |
Nom de marque: | BonTek |
Certification: | ISO:9001 |
Numéro de modèle: | Crystal Quartz simple |
Conditions de paiement et expédition:
Quantité de commande min: | 5 PCS |
---|---|
Prix: | Négociable |
Détails d'emballage: | La cassette/pot, a mis dans un carton avec la mousse de PE. |
Délai de livraison: | 1-4 semaines |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 100000 PCS/MOIS |
Détail Infomation |
|||
Matériel: | Crystal Quartz simple | Taille: | Diamètre 3", 4" ou Squard |
---|---|---|---|
Orientation: | X-coupe, Y-coupe | Épaisseur: | 0.525mm |
Surface: | Double recouvrement latéral | Utilisation: | Capteur de pression |
Ra: | 0.2um~0.7um | Graine: | Avec la graine |
Mettre en évidence: | 0.5mm Crystal Quartz Wafer simple,gaufrette de monocristal de Y-coupe,X-Cu simple de Crystal Quartz Wafer |
Description de produit
Y-coupe simple épaisse de X-coupe de Φ100mm 0.5mm Crystal Quartz Wafer pour le capteur de pression
Le quartz est une forme cristalline du silice (SiO2). Il est un dur, fragile, le matériel transparent avec une densité de 2649 kg/m3 et un point de fusion de 1750° C. Quartz est insoluble dans les acides ordinaires, mais le soluble en acide fluorhydrique et en alcalis chauds. Quand le quartz est chauffé à 573° C, ses changements cristallins de forme. La forme stable au-dessus de cette température de transition est connue comme haut-quartz ou bêta-quartz, alors que la forme stable au-dessous de 573° C est connue comme bas-quartz ou alpha-quartz. Pour des applications de résonateur, seulement l'alpha-quartz est d'intérêt et sauf indication contraire le quartz de terme dans la suite se rapporte toujours au l'alpha-quartz. Le quartz est un matériel naturel abondant, mais le travail considérable est exigé pour séparer la bonne qualité du quartz naturel de mauvaise qualité. Bien que le silicium (principalement sous forme de bioxyde, et généralement en tant que petites cristallites de quartz) comporte approximativement un tiers de la croûte terrestre, du quartz naturel de la taille et de la qualité appropriée pour l'usage dans des dispositifs utilisant ses propriétés piézoélectriques, a été trouvé principalement au Brésil.
Propriétés matérielles typiques | |
Pureté |
Catégorie optique : 99,99% |
Crystal Structure et trellis paramètres |
Hexagonal a= 4,914 Å c = 5,405 Å |
Méthode de croissance |
Méthode hydrothermique |
Dureté |
7,0 Mohs |
Densité |
2,684 g/cm3 |
Point de fonte |
1750 deg. C (point de transition de phase : °C) 573,1 |
La chaleur spécifique |
0,18 cal/g |
Constante thermoélectrique |
1200 systèmes mv/°C 300 de °C @ |
Conduction thermique |
0,0033 °C de cal/cm/ |
Coefficient de dilatation thermique, (CTE) (x10^-6/K) |
perpendiculaire à l'axe de Z : 13,71 parallèle à l'axe de Z : 7,48 |
Indice de réfraction |
1,544 |
Valeur de Q Vitesse sonique, SCIE Constante de fréquence, BAW Accouplement piézoélectrique, |
1,8 x 10^6 ; 2,4 x 10^6, 3,0 x 10^6 3160 (m/sec) 1661 (kHz/mm) K2 (%) BAW : 0,65 SCIES : 0,14 |
Inclusion |
Catégorie II du CEI |
Diamètre |
25.4mm, 50.8mm, 76.2mm, 100.0mm |
Tolérance |
±0.2mm |
Épaisseur |
325um, 500um, 525um, 675um |
Tolérance |
±25um |
Orientation |
X0 °, Y0°, 35.15°Y, 42.75°Y, 52°Y, Z+2° |
Tolérance |
±7 ', ±15 ', ±30 ' |
TTV |
≤10um |
LTV |
≤2.0um dans un secteur de 5×5mm |
PLTV |
≥95% (3mm à partir du bord exclu) |
ARC |
≤Bow≤ +25um de -25um |
Chaîne |
<30um> |
Côté supérieur |
Ra<1nm> |
Arrière |
GC#1000 a enroulé, 0.2um≤Ra≤0.7um |
Graine |
Avec la graine, asperme |
FAQ :
- Q : Quels sont les produits vous principalement travailler dessus ?
: Nous regardons nous-mêmes en tant que spécialiste piézo-électrique en gaufrette. Nous sommes les tous premiers à travailler avec Crystal Quartz simple en Chine il y a environ 30 ans. Alors graduellement nous faisons un pas dans le domaine du verre de LiNbO3, de LiTaO3, de quartz, du LGS, du CTGS etc. En particulier, si vous recherchez un fournisseur piézo-électrique de quartz, nous sommes le choix final ! Nous externalisons des millions de blancs de quartz tous les ans parce que nous maîtrisons À, de Sc et de coupes informatiques avec la précision supérieure d'angle.
- Q : Pouvez-vous accepter la personnalisation de produit ?
: Oui, naturellement. Nous pouvons fabriquer selon votre demande. En outre, nous sommes si expérimentés avec les gaufrettes piézo-électriques que nous pouvons te fournir des suggestions appropriées si vous n'êtes pas 100% sûr au sujet de votre choix. En outre, nous avons quelques gaufrettes standard en stock, vérifions svp avec nous.
- Q : Pouvez-vous livrer les marchandises par l'intermédiaire de notre agent de messager ?
: Oui, nous vous proposerions pour aller avec l'agent de messager que vous êtes le plus familiarisé avec (DHL, Fedex, UPS etc.). Nous pouvons nous transporter par l'intermédiaire de votre compte. Et, naturellement, nous emballerons les produits sans risque dans la taille acceptable pour vous aider à épargner les frais de transport. Si vous avez besoin de nous pour prendre soin du fret, ce n'est également pas un problème. Nous avons également la bonne remise avec les sociétés de messager internationales.
- Q : Comment pouvez-vous obtenez-vous nous garantir ce qui nous voulons sans risque ?
: Les produits de gaufrette sont fragiles et parfois chers. La dernière chose, comme le fabricant, nous voulons voir est les produits que nous faisons avons été endommagés pendant le messager. En conséquence, nous emballerons les gaufrettes en juste proportion et les mettrons dans un carton approprié rempli d'éponge de tampon. Cependant, les accidents sont inévitables parfois. Ainsi, suivez svp les étapes « de contrôle d'acceptation » montrées dans les dessins ci-dessous. Si produit non désiré, nous donnera le remplissage ou le remboursera si vous suivez les étapes de vérification.
- Q : Pouvons-nous visiter votre usine ?
: Sûr. L'inspection du travail du travail est importante pour l'achat de grande quantité et la coopération à long terme. Est la discussion face à face avec ce que nous en grande partie sûrs. Pendant les dernières années, les célébrités autour du monde ont été témoin de notre progrès dans l'habillage d'usine. De nos jours, en raison de la pandémie Covid-19, nous avons également eu l'expérience de la vidéoconférence avec les acheteurs globaux.
Contrôle d'acceptation
- Le produit est fragile. Nous l'avons en juste proportion emballé et l'avons marqué fragile. Nous livrons par d'excellentes sociétés de messagerie domestiques et internationales pour assurer la qualité de transport.
- Après réception des marchandises, manipulez svp avec soin et vérifiez si le carton externe est en bon état. Ouvrez soigneusement le carton externe et vérifiez si les caisses d'emballage sont alignées. Prenez une photo avant que vous les enleviez.
- Veuillez ouvrir l'emballage sous vide dans une salle propre quand les produits doivent être appliqués.
- Si les produits sont trouvés endommagés pendant le messager, prenez svp une photo ou enregistrez une vidéo immédiatement. Ne prenez pas les produits endommagés hors de la boîte de empaquetage ! Contactez-nous immédiatement et nous résoudrons le problème bien.
