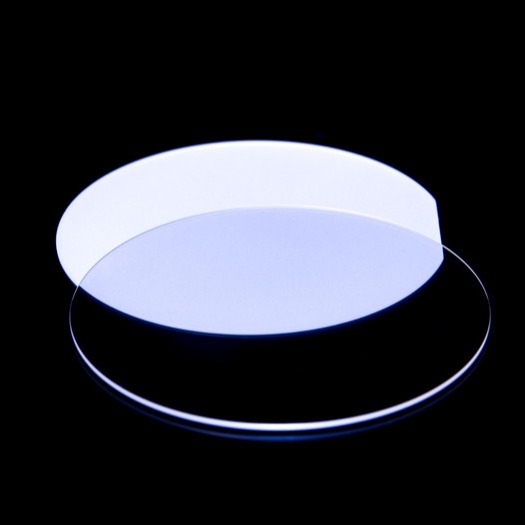

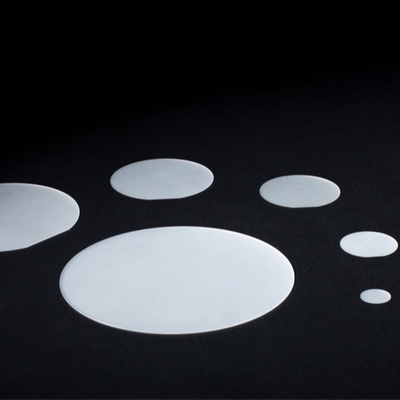

Longévité élevée Sapphire Crystal Optics
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | BonTek |
| Certification: | ISO:9001 |
| Numéro de modèle: | Saphir (Al2O3) |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 morceaux |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cassette, pot, paquet de film |
| Délai de livraison: | 1-4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10000 morceaux/mois |
|
Détail Infomation |
|||
| Matériel: | Sapphire Wafer | Densité: | 3,97 g/cm3 |
|---|---|---|---|
| Point de fusion: | 2040 degrés de C | conduction thermique: | 27,21 avec (m X K) à 300 K |
| Dilatation thermique: | 5,6 x 10 -6 /K (C-axe parallèle) et 5,0 (C-axe perpendiculaire) x 10 -6 /K | Dureté: | Knoop 2000 kg/mm 2 avec le pénétrateur 2000g |
| Capacité de chaleur spécifique: | 419 j (kilogramme X K) | Constante diélectrique: | 11,5 (C-axe parallèle) 9,4 (C-axe perpendiculaire) à 1MHz |
| Mettre en évidence: | 3,97 g/cm3 Sapphire Crystal,Cristal de Sapphire Al 2O3 |
||
Description de produit
Applications élevées de longue longueur d'onde de Sapphire Crystal Optics For Short And de longévité
Le saphir est employé pour faire court et des applications de longue longueur d'onde (UV et IR) au delà de la gamme où l'optique conventionnelle exécute en juste proportion. Les hautes températures et les environnements hostiles rendent nécessaire également l'utilisation de l'optique de saphir.
· Fenêtres d'illumination - pour l'illumination de luminosité très intense, les fenêtres de saphir survivent au feu vif même tout en fournissant la plus large transmission spectrale.
· Lightguides de saphir - tiges de saphir ; utilisé dans le thermometry à hautes températures au delà de la gamme de l'optique de quartz.
· Composants optiques : des lentilles, les prismes et d'autres optique de laser et infrarouges sont fabriqués du haut saphir optique de qualité.
| PROPRIÉTÉS OPTIQUES de SAPPHIRE Al 2O3 | |
|
Chaîne de transmission |
0,17 à 5,5 microns |
|
Indice de réfraction |
1,75449 (o) 1,74663 (e) à 1,06 microns |
|
Perte de réflexion |
à 1,06 microns (2 surfaces) pour o-Ray - 11,7% ; pour e-Ray - 14,2% |
|
Indexez de l'absorption |
0,3 x 10-3 cm-1 à 2,4 microns |
|
dN/dT |
13,7 x 10-6 à 5,4 microns |
|
dn/dm = 0 |
1,5 microns |
| PROPRIÉTÉS PHYSIQUES de SAPPHIRE Al 2O3 | |
|
Densité |
3,97 g/cm3 |
|
Point de fusion |
2040 degrés de C |
|
Conduction thermique |
27,21 avec (m X K) à 300 K |
|
Dilatation thermique |
5,6 x 10 -6 /K (C-axe parallèle) et 5,0 (C-axe perpendiculaire) x 10 -6 /K |
|
Dureté |
Knoop 2000 kg/mm 2 avec le pénétrateur 2000g |
|
Capacité de chaleur spécifique |
419 j (kilogramme X K) |
|
Constante diélectrique |
11,5 (C-axe parallèle) 9,4 (C-axe perpendiculaire) à 1MHz |
|
Module de Young (e) |
335 GPa |
|
Module (G) de cisaillement |
148,1 GPa |
|
Module de compressibilité (k) |
240 GPa |
|
Coefficients élastiques |
C11=496C12=164C13=115 |
|
Limite d'élasticité apparente |
MPA 275 (40 000 livres par pouce carré) |
|
Coefficient de Poisson |
0,25 |
|
Orientation |
R-avion, C-avion, Un-avion, M-avion ou une orientation spécifique |
|
Tolérance d'orientation |
± 0.3° |
|
Diamètre |
2 pouces, 3 pouces, 4 pouces, 6 pouces, 8 pouces ou d'autres |
|
Tolérance de diamètre |
0.1mm 2 pouces, 0.2mm 3 pouces, 0.3mm 4 pouces, 0.5mm 6 pouces |
|
Épaisseur |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm ou d'autres ; |
|
Tolérance d'épaisseur |
25μm |
|
Longueur plate primaire |
16.0±1.0mm 2 pouces, 22.0±1.0mm 3 pouces, 30.0±1.5mm 4 pouces, 47.5/50.0±2.0mm 6 pouces |
|
Orientation plate primaire |
± 0.2° du l'Un-avion (1 1-2 0) ; C-avion (0 0-0 1) ± 0.2°, C-axe projeté 45 +/- 2° |
|
TTV |
≤10µm 2 pouces, ≤15µm 3 pouces, ≤20µm 4 pouces, ≤25µm 6 pouces |
|
ARC |
≤10µm 2 pouces, ≤15µm 3 pouces, ≤20µm 4 pouces, ≤25µm 6 pouces |
|
Front Surface |
Epi-poli (Ra< 0=""> |
|
Surface arrière |
La terre fine (Ra=0.6μm~1.4μm) ou Epi-poli |
|
Emballage |
Emballé dans un environnement de pièce propre de la classe 100 |
Contrôle d'acceptation
1. Le produit est fragile. Nous l'avons en juste proportion emballé et l'avons marqué fragile. Nous livrons par d'excellentes sociétés de messagerie domestiques et internationales pour assurer la qualité de transport.
2. Après réception des marchandises, manipulez svp avec soin et vérifiez si le carton externe est en bon état. Ouvrez soigneusement le carton externe et vérifiez si les caisses d'emballage sont alignées. Prenez une photo avant que vous les enleviez.
3. Veuillez ouvrir l'emballage sous vide dans une salle propre quand les produits doivent être appliqués.
4. Si les produits sont trouvés endommagés pendant le messager, prenez svp une photo ou enregistrez une vidéo immédiatement. Ne prenez pas les produits endommagés hors de la boîte de empaquetage ! Contactez-nous immédiatement et nous résoudrons le problème bien.
